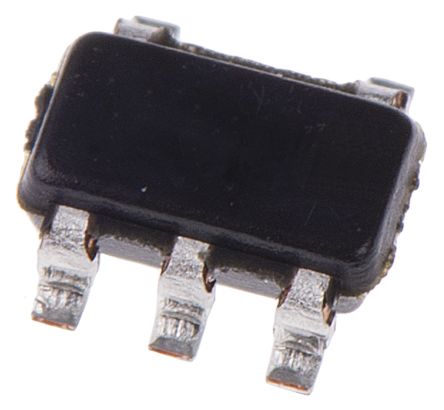

TPS72301DBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Neg -1.2V to -10V 0.2A 5-Pin SOT-23 T/R IC REG LDO NEG ADJ 0.2A SOT23-5 TPS72301DBVT, Low Dropout Voltage Regulator, Adjustable 0.2A, -10 to -1.2V ±1%, 0.56W, 5-Pin SOT-23 LDO Voltage Regulators 200mA Low Noise High-PSRR 200mA, Negative Output Low-Dropout Linear Regulator LDO voltage regulator -10...-1.2 V SOT-23-5, TPS72301, TPS72301DBVT, Texas Instruments Texas Instruments , LDO 调节器, 可调整的输出, 200mA, -10 → -1.2 V输出 ±1%, 0.56W, 5针 SOT-23封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-15798-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 48 | 噪声 | 60 |
| 输出端 | 1 | 精度 | ±1 % |
| 输出类型 | Adjustable | 额定功率 | 0.56W |
| 稳压器类型 | Linear | 额定电压 | -2.7 V |
| 电源调整率 | 0.04(Typ) %/V | 负载调整率 | 0.002(Typ) %/mA |
| 输出电流 | 0.2 A | 供电电流 | 130 uA |
| 输出数量 | 1 | 电压基准 | -1.186(Typ) V |
| 稳压器拓扑 | Negative Adjustable | 电容 @ Vr, F | Ceramic |
| 输入偏置电流 | 130 uA | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | -1.2 V ~ -10 V |
| 输出电压精度 | �1 % | 平均正向功率 | 0.56 W |
| 最大功耗 | 560 mW | 直流输入电压（最小） | -2.7 V |
| 静态电流（最大） | 0.2 mA | 电压负载调整率 | 1 % |
| 输入偏置电流（最大） | 0.13 mA | 共模瞬态抗扰度（最小） | Extended |
机械参数
| 宽度 | 1.6mm | 高度 | 1.15mm |
| 长度 | 2.9mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 5 |
| 封装形式 | 5SOT-23 | 冷却的封装 | SOT-23 |
| 总长度 | 3.05(Max) | 包装数量 | SOT-23 |
| 尺寸/外形 | 2.9 x 1.6 x 1.15mm | 位数 | 5 |
| 外壳尺寸-插件 | 1.3(Max) | 供应商器件封装 | SOT-23-5 |
产品信息
| 类型 | LDO | 系列 | TPS72301 |
| 产品特性 | Current Limit|Thermal Shutdown Pr... | 极性 | Negative |
| 软件 | SLVS346C | 拓扑 | LDO |
| 制造商全称 | Texas Instruments | 图案编号 | Y |
| 输出及类型 | Adjustable Output Fixed Output Negative Output | 功能框图 | fbd_slvs346c.gif |
| 使用的IC/零件 | View | 输出配置 | -2.5 |
| 印刷电路板数量 | 5 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
