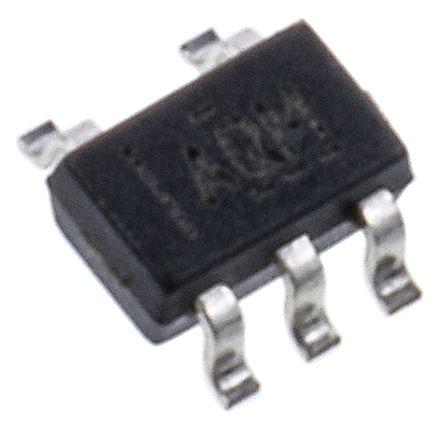

TPS71530DCKR
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 3V 0.05A 5-Pin SC-70 T/R IC REG LDO 3V 50MA SC70-5 TPS71530DCKR, Low Dropout Voltage Regulator, 0.05A, 3V ±4%, 2.5 to 24Vin, 0.32W, 5-Pin SC-70 LDO Voltage Regulators 50-mA 3.0-V High Input Voltage V REG LDO 50MA +3.0V, SMD, 71530 50 mA, 24 V, 3.2-μA Iq, Low-Dropout Linear Regulator in SC70 Package LDO voltage regulator 3 V SC-70-5, TPS71530, TPS71530DCKR, Texas Instruments Texas Instruments , LDO 调节器, 50mA, 3 V输出 ±4%, 2.5 → 24 V输入, 0.32W, 5针 SC-70封装 |
| 分类 |
商业参数
| 其他名称 | 296-15045-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-323 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :71530 | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 60 | 输出端 | 1 |
| 精度 | ±4 % | 输出类型 | Fixed |
| 额定功率 | 320 W | 稳压器类型 | Linear |
| 额定电压 | 2.5 V | 电源调整率 | 20(Typ) mV |
| 负载调整率 | 22(Typ) mV | 输出电流 | 0.05 A |
| 供电电压 | 0.415@50mA V | 输出数量 | 1 |
| 稳压器拓扑 | Positive Fixed | 电容 @ Vr, F | Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 3V | 最小供电电压 | :4% |
| 输出电压精度 | �4 % | 最大功耗 | 320 mW |
| 静态电流 (Iq) | 0.003 | 直流输入电压（最小） | 2.5 V |
| 静态电流（最大） | 90mA | 电压负载调整率 | 4 % |
| 输入偏置电流（最大） | 0.0032 mA | 共模瞬态抗扰度（最小） | Extended |
| 最大持续工作电压（MCOV） | :24V | ||
机械参数
| 宽度 | 1.4(Max) | 重量 | 0.000088 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :5 |
| 封装形式 | 5SC-70 | 冷却的封装 | SC-70 |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 2.15(Max) |
| 包装数量 | SC-70 | 位数 | 5 |
| 外壳尺寸-插件 | 1(Max) | 供应商器件封装 | SC-70-5 |
产品信息
| 类型 | Linear | 系列 | TPS71530 |
| 产品特性 | Current Limit | 极性 | Positive |
| 软件 | SLVS338R | 拓扑 | LDO |
| 基本单元 | :71530 | 图案编号 | Y |
| 输出及类型 | Adjustable Output Fixed Output | 功能框图 | fbd_slvs338r.gif |
| 使用的IC/零件 | View | 输出配置 | 1.8 1.9 2.3 2.5 3 3.3 3.4 5 |
| 印刷电路板数量 | 5 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 125 °C |
文档与媒体
