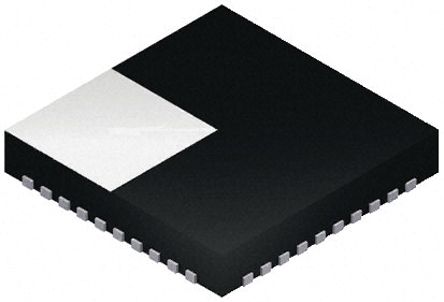

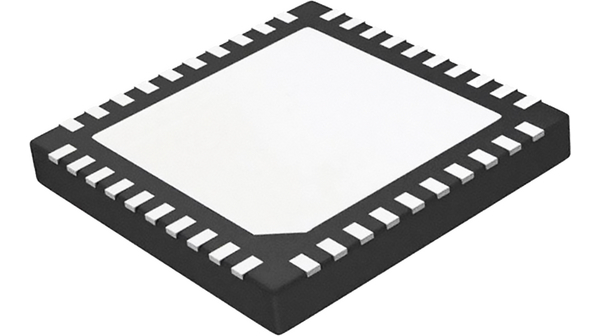

TPS65023RSBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Power Management System Li-Ion/Li-Pol 1700mA 0.6V to 6V 40-Pin WQFN EP T/R IC PWR MGMT LI-ION SYST 40WQFN TPS65023RSBT, Battery Charge Controller, Lithium-Ion, Lithium-Polymer, 40-Pin WQFN EP Battery Management 6-Channel Power Management IC IC, POWER MANAGEMENT 6-channel Power Power Management IC (PMIC) with 3DC/DCs, 3 LDOs, I2C Interface and DVS Power Supply IC WQFN-40, TPS65023, TPS65023RSBT, Texas Instruments Texas Instruments 锂离子、锂聚合物 电池充电控制器, 40针 WQFN封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-21318-2 | 产品类别 | Battery Management |
| 标准包装数量 | Tape & Reel, Cut Tape | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 6 | 稳压器类型 | 3 |
| 额定电压 | 0.6 to 6 V | 输出电流 | 1700(Max) mA |
| 供电电压 | 2.5 V ~ 6 V | 输出数量 | :6 |
| 最大额定电流 | Catalog | 稳压器数量 | :2 |
| 最小供电电压 | 2.5 V | 静态电流 (Iq) | 0.085 |
机械参数
| 宽度 | 5mm | 高度 | 0.75mm |
| 长度 | 5mm | 重量 | 0.001929 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :40 |
| 封装形式 | 40WQFN EP | 冷却的封装 | WQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 5 |
| 包装数量 | WQFN EP | 尺寸/外形 | 5 x 5 x 0.75mm |
| 位数 | 40 | 外壳尺寸-插件 | 0.75 |
| 供应商器件封装 | 40-WQFN (5x5) | ||
产品信息
| 类型 | Power Management System | 系列 | TPS65023 |
| 产品特性 | Comm Control Power Good Power Sequencing | 功能 | Power Management |
| 软件 | SLVS670J | 制造商全称 | Texas Instruments |
| 产品子类型 | Charge Management | 核心处理器 | DM357x DM644x OMAP35xx AM35xx OMAP-L1xx |
| 图案编号 | Y | 电池化学类型 | Li-Ion|Li-Pol |
| 控制接口 | :I2C, Serial | 使用的IC/零件 | View |
| 印刷电路板数量 | 40 | A/D转换器数量 | :3 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
