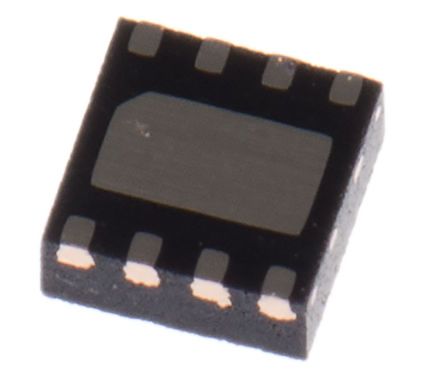

TPS61042DRBT

制造商	Texas Instruments Incorporated
描述	Conv DC-DC Single Step Up 1.8V to 6V 8-Pin VSON EP T/R LED Lighting Drivers 30-V 500-mA Switch Boost Converter IC LED DRIVER WHITE BCKLGT 8SON 30-V, 500-mA Switch Boost Converter in QFN-8 for White LED Applications Texas Instruments 升压转换器, 可调输出, 1.8 → 27.5 V, 1000 kHz, 8针 SON封装
分类	连接器解决方案矩形连接器电源混合矩形连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	296-27008-1	产品类别	LED Lighting Drivers
标准包装数量	Tape & Reel	工厂包装数量	250
标准封装名称	SON

合规参数

RoHS	RoHS Compliant	欧盟RoHS	Compliant
零件状态	ACTIVE	抗辐射加固	No

电气参数

LED	6	通道数	1
频率	1MHz	占空比	88
效率	85 %	输出类型	Adjustable
稳压器类型	是	额定电压	1.8 to 27.5 V
输出电流	Adjustable	供电电流	500 mA
供电电压	1.8 to 6 V	输出数量	1
稳压器拓扑	Step Up	开关稳压器	Yes
最大额定电流	Catalog	开关频率	1000 kHz
最小输入电压	27.5V	输出电压（最大）	27.5 V
直流输入电压（最小）	1.8 V	关态电流（最大）	0.1
输出高/低电流	0.03 A	最大恒流负载	Yes
输出电压（最小/固定）	1.8 V

机械参数

宽度	3mm	高度	0.88mm
长度	3mm	重量	0.000808 oz
包装方式	Reel	引脚样式	No Lead
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	8	封装形式	8VSON EP
冷却的封装	VSON EP	总长度	3.15(Max)
包装数量	VSON EP	尺寸/外形	3 x 3 x 0.88mm
位数	8	外壳尺寸-插件	0.95(Max)
供应商器件封装	8-SON Exposed Pad (3x3)

产品信息

类型	Step Up	系列	TPS61042
产品特性	Load Disconnect During Shutdown	软件	SLVS441D
拓扑	PWM, Step-Up (Boost)	制造商全称	Texas Instruments
图案编号	Y	开发套件	TPS61042EVM-226
功能框图	alt_slvs441d.gif	使用的IC/零件	View
照明功能	上升	内部连接	Yes
印刷电路板数量	8

环境参数

工作温度

-40 to 85 °C

文档与媒体

PDF 文档

TPS61042

PDF 文档

1749534.pdf
