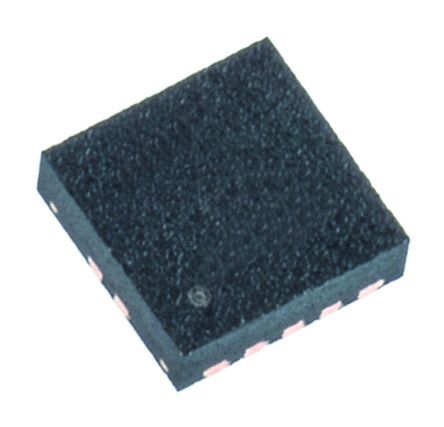

TPS61025DRCR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Up 0.9V to 6.5V 10-Pin VSON EP T/R IC REG BST SYNC 3.3V 1.5A 10SON Voltage Regulators - Switching Regulators 3.3-V Otp 1.5-A Swit Boost Converter IC, DC/DC CONVERTER VOLTAGE REG 3.3-V Output, 1.5-A Switch, 96% Efficient Boost Converter w/ LDO Down-Mode, QFN-10 Texas Instruments 升压转换器, 1.2A, 3.3 V输出, 720 kHz, 10针 SON封装 Switching Voltage Regulators 3.3-V Otp 1.5-A Swit Boost Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-15844-2 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SON | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 频率 | :720kHz |
| 隔离 | Non-Isolated | 占空比 | 100 |
| 效率 | 96 % | 输出类型 | Fixed |
| 稳压器类型 | :Synchronous Boost DC/DC Converter | 额定电压 | 3.3 V |
| 电源调整率 | 0.6% | 负载调整率 | 0.6 % |
| 输出电流 | 1.2 A | 供电电压 | 0.9 to 6.5 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Up |
| 输出电压4 | 3.3 | 开关电流 | 1.2 |
| 开关稳压器 | Yes | 隔离电压 | Not Required V |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 720 kHz | 同步整流 | Yes |
| 最小输入电压 | 3.3V | 静态电流 (Iq) | 0.025 |
| 直流输入电压（最小） | 0.9 V | 关态电流（最大） | 0.1 |
机械参数
| 宽度 | 3 mm | 重量 | 0.000885 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :10 |
| 封装形式 | 10VSON EP | 冷却的封装 | VSON EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 3.1(Max) |
| 包装数量 | VSON EP | 位数 | 10 |
| 外壳尺寸-插件 | 0.95(Max) | 供应商器件封装 | 10-SON (3x3) |
产品信息
| 类型 | Step Up | 系列 | TPS61025 |
| 产品特性 | Enable Light Load Efficiency Load Disconnect Power Good | 软件 | SLVS451G |
| 拓扑 | Boost | 功能框图 | fbd_slvs451g.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 10 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
