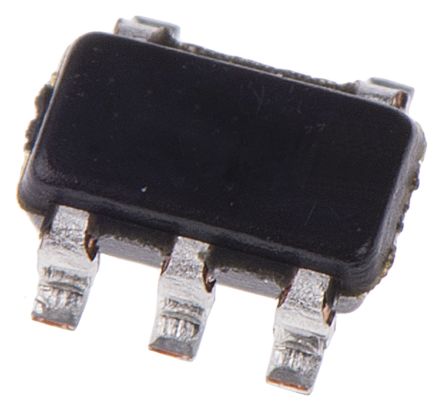

点击放大查看
TPS60402DBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Charge Pump INV/STPUP/STPDN -1.6V to -5.25V 60mA 5-Pin SOT-23 T/R IC REG SWITCHED CAP INV SOT23-5 Voltage Regulators - Switching Regulators 60mA Charge Pump V CHARGE PUMP INVERTER, SMD, 60402 60mA Charge Pump Voltage Inverter with Fixed 50kHz Operation DC/DC Converter IC -1.6...-5.25 VDC SOT-23-5, TPS60402, TPS60402DBVT, Texas Instruments Texas Instruments 反相，降压，升压 电荷泵, -5.25 → -1.6 V, 5针 SOT-23封装 Switching Voltage Regulators 60mA Charge Pump V |
| 分类 |
商业参数
| 其他名称 | 296-12015-1 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :60402 | 抗辐射加固 | No |
电气参数
| 频率 | :50kHz | 效率 | 99 |
| 输出类型 | Adjustable | 稳压器类型 | :Inverting |
| 额定电压 | -1.6 to -5.25 V | 输出电流 | 60(Max) mA |
| 供电电压 | :1.8V | 输出数量 | 1 |
| 最大额定电流 | Catalog | 开关频率 | 50kHz |
| 同步整流 | No | 最小输入电压 | -1.6 V ~ -5.25 V |
| 最小供电电压 | 1.8 V | 静态电流 (Iq) | 0.275 |
| 共模瞬态抗扰度（最小） | Extended | 电压输出差（典型值）@ 距离 | :-1.8V |
机械参数
| 宽度 | 1.6 mm | 重量 | 0.000459 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :5 |
| 封装形式 | 5SOT-23 | 冷却的封装 | SOT-23 |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3.05(Max) |
| 包装数量 | SOT-23 | 位数 | 5 |
| 外壳尺寸-插件 | 1.3(Max) | 供应商器件封装 | SOT-23-5 |
产品信息
| 类型 | Switched Capacitor (Charge Pump), Inverting | 系列 | TPS60402 |
| 功能 | Inverting/Step Up/Step Down | 软件 | SLVS324B |
| 拓扑 | Inverting Buck-Boost | 基本单元 | :60402 |
| 图案编号 | Y | 功能框图 | fbd_slvs324b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 5 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 125 °C |
