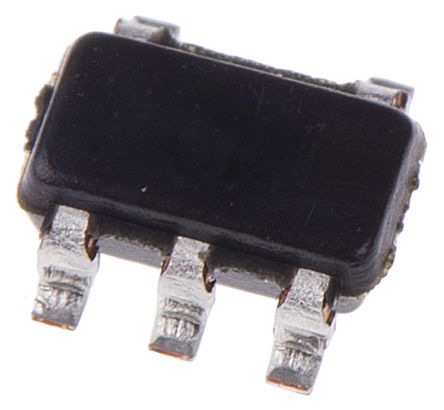

点击放大查看
TPS60401DBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Charge Pump INV/STPUP/STPDN -1.6V to -5.25V 60mA 5-Pin SOT-23 T/R IC REG SWITCHED CAP INV SOT23-5 TPS60401DBVT, Charge Pump Inverting, Step Down, Step Up, -5.25 to -1.6V, 5-Pin, SOT-23 Voltage Regulators - Switching Regulators 60mA Charge Pump V CHARGE PUMP INVERTER, SMD, 60401 60mA Charge Pump Voltage Inverter with Fixed 20kHz Operation DC/DC Converter IC -1.6...-5.25 VDC SOT-23-5, TPS60401, TPS60401DBVT, Texas Instruments Texas Instruments 反相，降压，升压 电荷泵, -5.25 → -1.6 V, 5针 SOT-23封装 Switching Voltage Regulators 60mA Charge Pump V |
| 分类 |
商业参数
| 其他名称 | 296-12014-1 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :60401 | 抗辐射加固 | No |
电气参数
| 频率 | :20kHz | 效率 | 99 |
| 输出类型 | Adjustable | 转换器类型 | Inverting, Step Down, Step Up |
| 稳压器类型 | :Inverting | 额定电压 | -1.6 to -5.25 V |
| 输出电流 | 60(Max) mA | 供电电压 | :5.25V |
| 输出数量 | 1 | 最大额定电流 | Catalog |
| 开关频率 | 20kHz | 同步整流 | No |
| 最小输入电压 | -1.6 V ~ -5.25 V | 输出电压（最大） | -1.6 V |
| 最小供电电压 | 5.25 V | 静态电流 (Iq) | 0.07 |
| 输出电压（最小/固定） | -5.25 V | 共模瞬态抗扰度（最小） | Extended |
| 最大持续工作电压（MCOV） | :5.25V | 电压输出差（典型值）@ 距离 | :-1.8V |
机械参数
| 宽度 | 1.6mm | 高度 | 1.15mm |
| 长度 | 2.9mm | 重量 | 0.000459 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :5 |
| 封装形式 | 5SOT-23 | 冷却的封装 | SOT-23 |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3.05(Max) |
| 包装数量 | SOT-23 | 尺寸/外形 | 2.9 x 1.6 x 1.15mm |
| 位数 | 5 | 外壳尺寸-插件 | 1.3(Max) |
| 供应商器件封装 | SOT-23-5 | ||
产品信息
| 类型 | Switched Capacitor (Charge Pump), Inverting | 系列 | TPS60401 |
| 功能 | Inverting/Step Up/Step Down | 软件 | SLVS324B |
| 拓扑 | Inverting Buck-Boost | 基本单元 | :60401 |
| 图案编号 | Y | 功能框图 | fbd_slvs324b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 5 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 125 °C |
