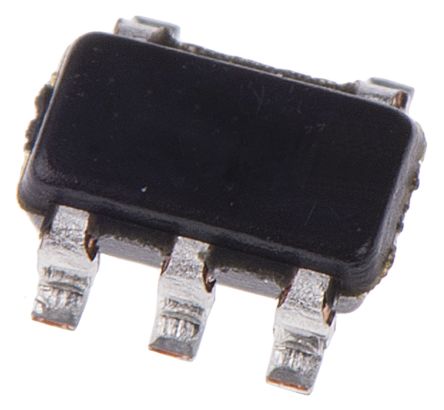

点击放大查看
TPS60400DBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Charge Pump INV/STPUP/STPDN -1.6V to -5.25V 60mA 5-Pin SOT-23 T/R IC REG SWITCHED CAP INV SOT23-5 Voltage Regulators - Switching Regulators 60mA Charge Pump V CHARGE PUMP INVERTER, SMD, 60400 60mA Charge Pump Voltage Inverter with Variable Switching Frequency DC/DC Converter IC -1.6...-5.25 VDC SOT-23-5, TPS60400, TPS60400DBVT, Texas Instruments Texas Instruments 反相、降压/升压 电荷泵, -5.25 → -1.6 V, 5针 SOT-23封装 Switching Voltage Regulators 60mA Charge Pump V |
| 分类 |
商业参数
| 其他名称 | 296-12013-1 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :60400 |
| 抗辐射加固 | No | ||
电气参数
| 频率 | :250kHz | 效率 | 99 |
| 输出类型 | Adjustable | 稳压器类型 | :Inverting |
| 额定电压 | -1.6 to -5.25 V | 输出电流 | 60(Max) mA |
| 供电电压 | :1.8V | 输出数量 | 1 |
| 最大额定电流 | Catalog | 开关频率 | 50kHz ~ 250kHz |
| 同步整流 | No | 最小输入电压 | -1.6 V ~ -5.25 V |
| 最小供电电压 | 1.8 V | 静态电流 (Iq) | 0.125 |
| 最大持续工作电压（MCOV） | :5.5V | 电压输出差（典型值）@ 距离 | :-1.8V |
机械参数
| 宽度 | 1.6 mm | 重量 | 0.000459 oz |
| 包装方式 | Tape & Reel (TR) | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :5 | 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 250 | SMALL T&R | 位数 | 5 |
| 供应商器件封装 | SOT-23-5 | ||
产品信息
| 类型 | Switched Capacitor (Charge Pump), Inverting | 系列 | TPS60400 |
| 功能 | Inverting/Step Up/Step Down | 软件 | SLVS324B |
| 拓扑 | Inverting Buck-Boost | 基本单元 | :60400 |
| 图案编号 | Y | 功能框图 | fbd_slvs324b.gif |
| 使用的IC/零件 | View | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 125 °C |
