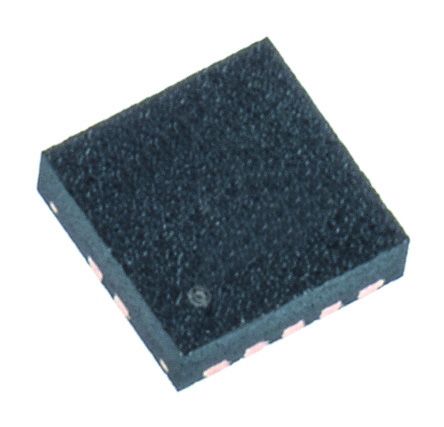

点击放大查看
TPS54040ADRCT
| 制造商 | |
| 描述 | Voltage Regulators - Switching Regulators 3.5-42Vin,0.5A Step- Down Converter Conv DC-DC Single Step Down 3.5V to 42V 10-Pin VSON EP T/R IC REG BUCK ADJ 0.5A 10SON BUCK, 3.5V TO 42VIN, 0.5A, ADJ, 10SON 3.5V to 42V Input, 0.5A Step-Down Converter with Eco-Mode Texas Instruments 直流-直流转换器, 降压，同步, 500mA, 3.5 → 42 V输入, 0.8 → 39 V输出, 2.5 MHz, 10针 SON封装 Switching Voltage Regulators 3.5-42Vin,0.5A Step- Down Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-30356-2 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | 250 | 工厂包装数量 | 250 |
| 标准封装名称 | SON | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| PWM类型 | Current Mode | 占空比 | 98 |
| 输出类型 | Adjustable | 额定电压 | 5 V |
| 开通延迟时间 | Adjustable | 输出电流 | 500mA |
| 供电电压 | 3.5 V to 42 V | 输出数量 | 1 |
| 稳压器拓扑 | Step Down | 开关电流 | 0.6 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Adjustable | 开关频率 | 581kHz |
| 同步整流 | No | 最小输入电压 | 0.8 V ~ 39 V |
| 静态电流 (Iq) | 0.116 | 直流输入电压（最小） | 3.5 V |
| 电压负载调整率 | External | 精度 - 电压表；电流表 | 1 |
| 最大持续工作电压（MCOV） | :42V | ||
机械参数
| 宽度 | 3.15(Max) | 重量 | 0.000024 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :10 | 封装形式 | 10-VFDFN Exposed Pad |
| 冷却的封装 | VSON EP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3.15(Max) | 包装数量 | VSON EP |
| 位数 | 10 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 10-SON (3x3) | ||
产品信息
| 类型 | Step Down | 系列 | TPS54040A |
| 产品特性 | Enable Frequency Synchronization Light Load Efficiency Power Good Tracking Adjustable UVLO | 软件 | SLVSB58A |
| 拓扑 | Buck Inverting Buck-Boost | 应用领域 | Industrial |
| 制造商全称 | SWIFT | 控制方式 | Current Mode |
| 图案编号 | Y | 功能框图 | alt_slvsb58a.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 10 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 150°C |
