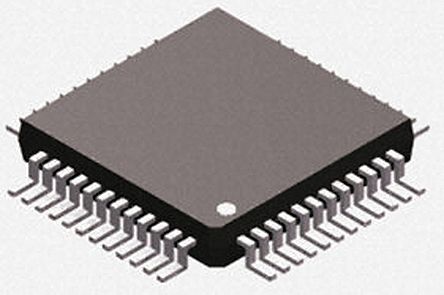

TPA3100D2PHP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Audio Amp Speaker 2-CH Stereo 21.8W Class-D 48-Pin HTQFP EP Tray IC AMP AUDIO PWR 21.8W D 48TQFP Audio Amplifiers 20 W Stereo Class-D Audio Amp AMP, AUDIO PWR CLASS-D 20W 48HTQFP 20-W Stereo Class-D Audio Power Amplifier (TPA3100) Texas Instruments D 类 立体声 扬声器放大器, +85 °C, 48引脚 HTQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Class-D | 产品类别 | Audio Amplifiers |
| 标准包装数量 | Trays | 工厂包装数量 | 250 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 36 dB | 电源抑制比 | 70 dB |
| 噪声 | 0.11@8Ohm@20W % | 频率 | :300kHz |
| 阻抗 | 4 Ohms | 输入类型 | Analog |
| 输出类型 | 2-Channel Stereo | 输入信号 | Differential |
| 输出功率 | 21.8 W | 反馈类型 | Closed |
| 输出信号 | Differential | 输入功率 | Dual |
| 额定功率 | 5 W | 额定输出功率 | :21.8W |
| 额定电压 | :2V | 输出电流 | 18 mA |
| 供电电压 | 10 V | 失真额定值（如THD） | 0.11 |
| 供电类型 | Dual | 通道数量 | :2 |
| 最大额定电流 | Catalog | 阻抗（最大）（Zzt） | :4ohm |
| ADC/DAC 数量 | :1 | 轨到轨工作 | No |
| 最大功耗 | 5000 mW | 模拟供电电压 | 10 |
| 电源电压范围（典型） | 12/15/18/24 V | 最大输出功率×通道数@负载 | 21.8W x 2 @ 8 Ohm |
| 电压输出差（典型值）@ 距离 | 36 dB | ||
机械参数
| 宽度 | 7.2(Max) | 重量 | 0.004744 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :48 |
| 封装形式 | 48HTQFP EP | 冷却的封装 | HTQFP EP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 7.2(Max) |
| 包装数量 | HTQFP EP | 位数 | 48 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 48-HTQFP (7x7) |
| 负载侧导线/螺柱规格 | 8 Ohms | ||
产品信息
| 类型 | Class D | 系列 | TPA3100D2 |
| 产品特性 | Differential Inputs, Mute, Short-Circuit and Thermal Protection, Shutdown | 功能 | Speaker |
| 软件 | SLOS469F | 基本单元 | :3100 |
| 架构 | Class D | 放大器类型 | Class-D |
| 控制方式 | Hardware | 图案编号 | Y |
| 使用的IC/零件 | View | 其他规格 | :0.11% @ 10W, 8ohm, VCC=18V |
| 输出配置 | 2-Channel Stereo | 印刷电路板数量 | 48 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
