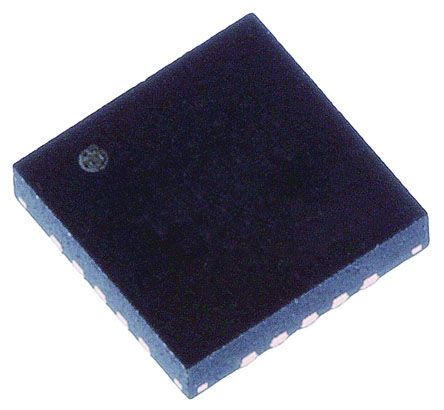

TPA2012D2RTJT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Audio Amp Speaker 2-CH Stereo 2.1W Class-D 20-Pin WQFN EP T/R IC AMP AUDIO PWR 2.1W D 20WQFN Audio Amplifiers 2.1W Stereo Class-D Aud Power Amplifier 2.1-W Stereo Class-D Audio Amplifier with Gain Select (TPA2012) Texas Instruments D 类 立体声 扬声器放大器 69dB, +85 °C, 20引脚 QFN封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Class-D | 其他名称 | 296-26878-1 |
| 产品类别 | Audio Amplifiers | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | QFN |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 75 dB | 噪声 | 0.14@8Ohm@1W % |
| 通道数 | Stereo | 阻抗 | 4 Ohms |
| 输入类型 | 差分 | 输出类型 | 2-Channel Stereo |
| 最大功率 | 1.4 W @ 8 Ω, 2.1 W @ 4 Ω | 输入信号 | Differential |
| 输出功率 | 2.1 W | 输出信号 | Differential |
| 输入功率 | Single | 额定功率 | 5.2 W |
| 共模抑制比、电源抑制比（典型） | 69 dB | 输出电流 | 6 mA |
| 供电电流 | 6 mA | 供电电压 | 2.5 V |
| 失真额定值（如THD） | 0.14 | 供电类型 | Single |
| 通道数量 | 2 Channel | 最大额定电流 | Catalog |
| 轨到轨工作 | No | 平均正向功率 | 5200 mW |
| 最大功耗 | 5200 mW | 电源电压范围（典型） | Not Required V |
| 最大输出功率×通道数@负载 | 2.1W x 2 @ 4 Ohm | ||
机械参数
| 宽度 | 4mm | 高度 | 0.73mm |
| 长度 | 4mm | 重量 | 0.001344 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 20 | 封装形式 | 20WQFN EP |
| 冷却的封装 | WQFN EP | 总长度 | 4 |
| 包装数量 | WQFN EP | 尺寸/外形 | 4 x 4 x 0.73mm |
| 位数 | 20 | 外壳尺寸-插件 | 0.73 |
| 供应商器件封装 | 20-QFN (4x4) | 负载侧导线/螺柱规格 | 8 Ohms |
产品信息
| 类型 | Class D | 类别 | Class-D |
| 系列 | TPA2012D2 | 产品特性 | Differential Inputs, Short-Circuit and Thermal Protection, Shutdown |
| 功能 | Speaker | 软件 | SLOS438D |
| 应用 | 扬声器 | 制造商全称 | Texas Instruments |
| 放大器类型 | Class-D | 图案编号 | Y |
| 开发套件 | TPA2012D2EVM | 使用的IC/零件 | View |
| 输出配置 | 2-Channel Stereo | 印刷电路板数量 | 20 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
