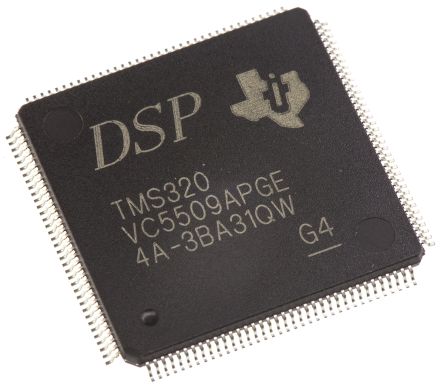

TMS320VC5509APGE

制造商	Texas Instruments Incorporated
描述	DSP Fixed-Point 32-Bit 200MHz 400MIPS 144-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC Fixed-Pt Dig Sig Proc IC DSP FIX PT 16-BIT 144-LQFP TMS320VC5509APGE, 32bit Digital Signal Processor 200MHz 64kb ROM 256kb RAM, 144-Pin LQFP IC, 16BIT DSP, SMD, LQFP144, 320 Fixed-Point Digital Signal Processor Texas Instruments 32bit 数字信号处理器 DSP, 200MHz, 64 kB ROM ROM, 256 kB RAM, 144针 LQFP封装
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

产品	DSPs	商标名	C5000
其他名称	296-17351	产品类别	Digital Signal Processors & Controllers - DSP, DSC
标准包装数量	Trays	工厂包装数量	60
标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
零件状态	ACTIVE	抗辐射加固	No

电气参数

转速	200 MHz	存储器	:Async SRAM, EPROM, SDRAM
RAM 大小	256 KB	内核大小	32 b
核心类型	TMS320	频率	:200MHz
接口	Host Interface, I²C, McBSP	时钟速率	400 MIPS
存储器容量	256 KB	I/O 数量	8
I/O电压	3.00V, 3.30V	位数	:32
核心电压	1.60V	额定电压	1.6 V, 3.3 V
时钟频率	200 MHz	最大频率	200MHz
供电电压	1.6\|3.3 V	非易失性存储器	ROM (64 kB)
程序存储器大小	64 KB	程序存储器类型	Asynchronous SRAM, EPROM, Synchronous SDRAM, SBSRAM
最小供电电压	1.55/2.7/3 V

机械参数

宽度	20mm	高度	1.4mm
长度	20mm	重量	0.006667
包装方式	Tray	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:144
封装形式	144LQFP	冷却的封装	LQFP
材料表面处理	:MSL 4 - 72 hours	总长度	20.2(Max)
包装数量	LQFP	尺寸/外形	20 x 20 x 1.4mm
位数	144	外壳尺寸-插件	1.45(Max)
供应商器件封装	144-LQFP (20x20)	核心数/总线宽度	32 Bit

产品信息

类型	TMS320	格式	Fixed Point
系列	TMS320C5x	已删除	Compliant
软件	SPRS205K	基本单元	:320
片内RAM（通道数×位宽）	256kB	架构	Enhanced Harvard
可编程性	Yes	数字格式	Fixed-Point
核心处理器	TMS320	指令类型	Fixed Point
功能框图	fbd_sprs205k.gif	使用的IC/零件	View
其他规格	400	印刷电路板数量	144

环境参数

测试温度	-40 to 85	工作温度	+ 85 C
结工作温度	85C

文档与媒体

PDF 文档

1775150.pdf
