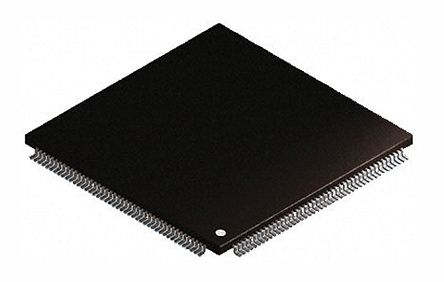

TMS320VC5501PGF300
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Fixed-Point 32-Bit 300MHz 600MIPS 176-Pin LQFP IC FXD-PNT DSP 600 MIPS 176-LQFP TMS320VC5501PGF300, 32bit Digital Signal Processor 300MHz 32kb ROM 32kb RAM, 176-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC Fixed-Pt Dig Signal Proc IC, DSP, FXD-PT, 300MHZ, 176LQFP Fixed-Point Digital Signal Processor Texas Instruments 32bit 数字信号处理器 DSP, 300MHz, 32 kB ROM ROM, 32 kB RAM, 176针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DSPs | 其他名称 | 296-17380 |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 40 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 转速 | 300 MHz | 存储器 | :Async SRAM, SBSRAM, SDRAM |
| RAM 大小 | 32 KB | 内核大小 | 32 b |
| 核心类型 | TMS320 | 频率 | :300MHz |
| 接口 | Host Interface, I²C, McBSP, UART | 时钟速率 | 600 MIPS |
| 存储器容量 | 32 KB | I/O 数量 | 8 |
| I/O电压 | 3.30V | 位数 | :32 bit |
| 核心电压 | 1.26V | 额定电压 | 1.26 V, 3.3 V |
| 时钟频率 | 300 MHz | 最大频率 | 300MHz |
| 供电电压 | 1.26|3.3 V | 非易失性存储器 | ROM (32 kB) |
| 程序存储器大小 | 32KB | 程序存储器类型 | ROM |
| 最小供电电压 | 1.2/3 V | ||
机械参数
| 宽度 | 24mm | 高度 | 1.4mm |
| 长度 | 24mm | 重量 | 0.066886 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :176 |
| 封装形式 | 176LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 4 - 72 hours | 总长度 | 24 |
| 包装数量 | LQFP | 尺寸/外形 | 24 x 24 x 1.4mm |
| 位数 | 176 | 外壳尺寸-插件 | 1.4 |
| 供应商器件封装 | 176-LQFP (24x24) | 核心数/总线宽度 | 32 Bit |
产品信息
| 类型 | Fixed Point | 格式 | Fixed Point |
| 系列 | TMS320VC5501 | 软件 | SPRS206K |
| 片内RAM（通道数×位宽） | 48kB | 可编程性 | Yes |
| 数字格式 | Fixed-Point | 核心处理器 | TMS320 |
| 指令类型 | Fixed Point | 功能框图 | fbd_sprs206k.gif |
| 使用的IC/零件 | View | 其他规格 | 600 |
| 印刷电路板数量 | 176 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
