TMS320VC5409APGE16
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Fixed-Point 16-Bit 160MHz 160MIPS 144-Pin LQFP IC DSP FIX PT 160 MIPS 144-LQFP TMS320VC5409APGE16, 16bit Digital Signal Processor 160MHz 32kb ROM 64kb RAM, 144-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC FIXED-POINT DSP IC, DSP, FIX PT, 160 MIPS, 144LQFP Fixed-Point DSP |
| 分类 |
商业参数
| 产品 | DSPs | 其他名称 | 296-12076 |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 60 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :TMS320VC5409A | 抗辐射加固 | No |
电气参数
| 转速 | 160 MHz | 存储器 | :Async |
| RAM 大小 | 64 KB | 内核大小 | 16 b |
| 核心类型 | TMS320 | 频率 | :160MHz |
| 接口 | Host Interface, McBSP | 时钟速率 | 160 MIPS |
| 存储器容量 | 64 KB | I/O 数量 | :26 |
| I/O电压 | 3.30V | 位数 | :16 bit |
| 核心电压 | 1.60V | 额定电压 | 1.6 V, 3.3 V |
| 时钟频率 | 160 MHz | FPGA 核心单元数 | :160 |
| 最大频率 | 160MHz | 供电电压 | 1.6|3.3 V |
| 非易失性存储器 | ROM (32 kB) | 程序存储器大小 | 32 KB |
| 程序存储器类型 | ROM | 最小供电电压 | 1.55/2.7 V |
机械参数
| 宽度 | 20mm | 高度 | 1.4mm |
| 长度 | 20mm | 重量 | 0.045518 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :144 |
| 封装形式 | 144LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 20.2(Max) |
| 包装数量 | LQFP | 尺寸/外形 | 20 x 20 x 1.4mm |
| 位数 | 144 | 外壳尺寸-插件 | 1.45(Max) |
| 供应商器件封装 | 144-LQFP (20x20) | 核心数/总线宽度 | 16 Bit |
产品信息
| 类型 | Fixed Point | 格式 | Fixed Point |
| 系列 | TMS320VC5409A | 软件 | SPRS140G |
| 基本单元 | :320 | 片内RAM（通道数×位宽） | 64kB |
| 架构 | Advanced Modified Harvard | 可编程性 | Yes |
| 数字格式 | Fixed-Point | 核心处理器 | TMS320C54X DSP GENERATION |
| 指令类型 | Fixed Point | 功能框图 | fbd_sprs140g.gif |
| 使用的IC/零件 | View | 其他规格 | 160 |
| 印刷电路板数量 | 144 | ||
环境参数
| 测试温度 | -40 to 100 | 工作温度 | -40°C ~ 100°C |
| 结工作温度 | 100C | ||
相关型号

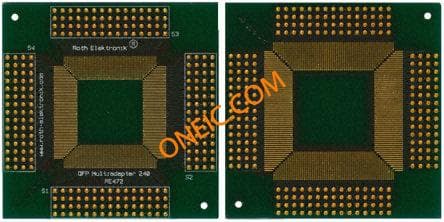

RE472
