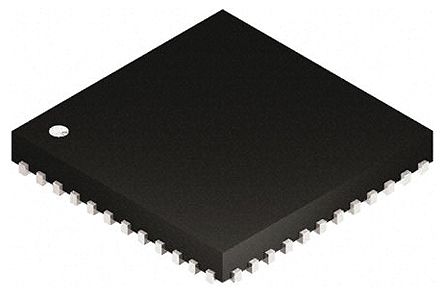

TLV320AIC3106IRGZT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Audio Codec 2ADC / 2DAC 24-Bit 48-Pin VQFN EP T/R IC AUDIO CODEC 24BIT PCM 48VQFN Interface - CODECs Lo-Pwr Stereo CODEC CODEC, STEREO, 32BIT, 96KSPS, VQFN-48 Low-Power Stereo CODEC with 10 Inputs, 7 Outputs, HP Amplifier and Enhanced Digital Effects 立体声通道 96ksps 24bit 通用 音视频编码器和解码器 IC, 串行2线、串行I2C接口, 48针 VQFN封装 |
| 分类 |
商业参数
| 其他名称 | 296-31972-1 | 产品类别 | Interface - CODECs |
| 标准包装数量 | Cut Tape | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| DAC类型 | 2 | 线圈类型 | :Stereo Codec |
| 接口 | Serial (2-Wire, I2C, I2S) | 信噪比 | 102 |
| 输出风扇 | Yes | 分辨率 | 24 bit |
| Sigma Delta | Yes | 输入信号 | L R I2S DSP TDM |
| 数据接口 | PCM Audio Interface | 光谱范围 | -88 |
| 数据速率（最大） | 96 kSPs | DAC数量 | 7 |
| 输入数量 | :10 | 供电电压 | 3.3 V |
| 失真额定值（如THD） | -94 | 供电类型 | Analog/Digital |
| 分辨率（位） | 24 Bit | 通道数量 | 2ADC /2 DAC |
| 采样频率 | 96 ksps | 最大额定电流 | Catalog |
| ADC/DAC 数量 | 6 | 最小供电电压 | 2.7 V |
| 平均正向功率 | 14 | 模拟供电电压 | 2.7 V ~ 3.6 V |
| 数字供电电压 | 1.65 V ~ 1.95 V | 采样率（每秒） | 96 KSPS |
| 信噪比，ADC/DAC（dB）典型值 | 92 / 102 | 动态范围，ADC/DAC（dB）典型值 | 91 / 92 |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 7.15(Max) | 重量 | 0.004847 oz |
| 包装方式 | Tape & Reel (TR) | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :48 | 封装形式 | 48VQFN EP |
| 冷却的封装 | VQFN EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 7.15(Max) | 包装数量 | VQFN EP |
| 位数 | 48 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 48-VQFN (7x7) | ||
产品信息
| 类型 | General Purpose | 系列 | TLV320AIC3106 |
| 产品特性 | 3D EQ Matrix Mixing PLL Alt Audio Int. HS detect | 软件 | SLAS509F |
| 控制接口 | SPI I2C | 功能框图 | fbd_slas509f.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 48 |
| 输入数量及类型 | 10 / 7 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
文档与媒体
相关型号

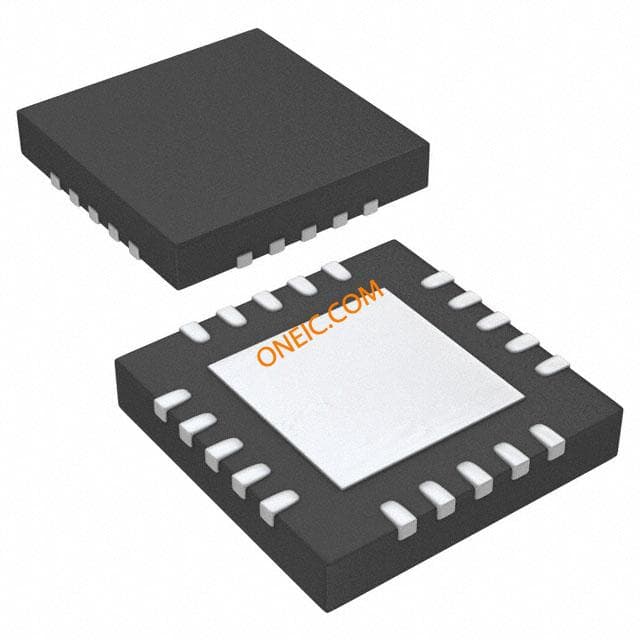

TPA2012D2RTJTG4
