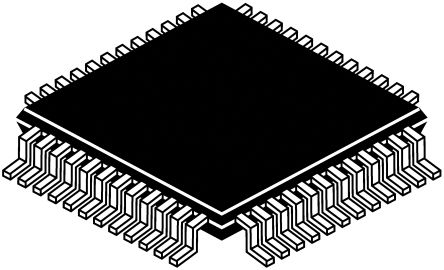

TLV320AIC10IPFB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Audio Codec 1ADC / 1DAC 16-Bit 48-Pin TQFP Tray IC DSP CODEC 22KSPS 48-TQFP Interface - CODECs 16-Bit 22-KSPS DSP Codec Low-Power Mono Voice Band CODEC 单声道通道 22ksps 16bit 音频编解码器, 串行 - SPI接口, 48针 TQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Audio CODECs | 产品类别 | Interface - CODECs |
| 标准包装数量 | Trays | 工厂包装数量 | 250 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 噪声 | - 80 dB | DAC类型 | 1 |
| 接口 | Serial (SPI) | 信噪比 | 90 |
| 分辨率 | 16 bit | 输入范围 | 1 |
| Sigma Delta | Yes | 输入信号 | DSP |
| 输出功率 | 39 mW | 输入功率 | 单 |
| 数据接口 | Serial | 光谱范围 | -80 |
| 额定电压 | 3 | 数据速率（最大） | 22.05 kSPs |
| DAC数量 | 1 | 输出电流 | 11.2 mA |
| 供电电流 | 11.2 mA | 供电电压 | 3.3|5 V |
| 失真额定值（如THD） | -77 | 输出数量 | 1 |
| 供电类型 | Analog|Digital | 分辨率（位） | 16 Bit |
| 通道数量 | 1ADC /1 DAC | 采样频率 | 22 ksps |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 最小供电电压 | 3 V | 平均正向功率 | 39 |
| 模拟供电电压 | 3 V ~ 5.5 V | 数字供电电压 | 3 V ~ 5.5 V |
| 采样率（每秒） | 22 KSPS | 信噪比，ADC/DAC（dB）典型值 | 87 / 90 |
| 动态范围，ADC/DAC（dB）典型值 | 82 / 82 | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 7.2mm | 高度 | 1.05mm |
| 长度 | 7.2mm | 重量 | 0.004847 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 连接器类型 | Serial |
| 钻头直径 | 16 b | 安装样式 | SMD/SMT |
| 引脚数 | 48 | 封装形式 | 48TQFP |
| 冷却的封装 | TQFP | 总长度 | 7.2(Max) |
| 包装数量 | TQFP | 尺寸/外形 | 7.2 x 7.2 x 1.05mm |
| 位数 | 48 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 48-TQFP (7x7) | ||
产品信息
| 类型 | General Purpose | 系列 | TLV320AIC10 |
| 软件 | SLWS093F | 制造商全称 | Texas Instruments |
| 开发套件 | TLV320AIC10EVM | 控制接口 | H/W |
| 使用的IC/零件 | View | 其他规格 | Yes |
| 输出配置 | Surface Mount | 印刷电路板数量 | 48 |
| A/D转换器数量 | 1 | 输入数量及类型 | 2 / 1 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
