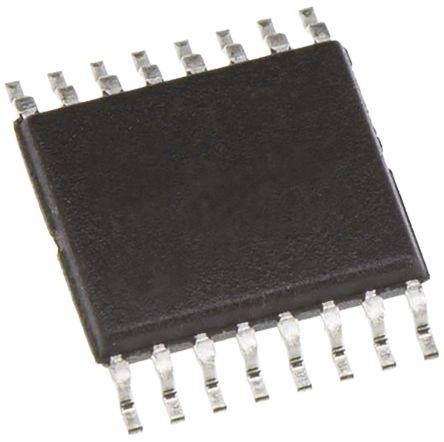

TLC5917IPW
| 制造商 | Texas Instruments Incorporated |
| 描述 | LED DRVR 8Segment 3.3V/5V 16-Pin TSSOP Tube LED Lighting Drivers 8B Constant-Current LED Sink IC LED DRIVER LINEAR 16-TSSOP TLC5917IPW, LED Driver 8-Segments, 3.3, 5V, 16-Pin TSSOP IC, LED DRIVER LINEAR 16-TSSOP 8-Bit Constant-Current LED Sink Driver 8段 LED 驱动器, 3.3 V、5 V, 16引脚 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | LED Lighting Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 90 | 标准封装名称 | TSSOP |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 调光方式 | :Analogue | 频率 | 30MHz |
| 显示类型 | :LED | 输入信号 | Serial |
| 额定功率 | 0.9 W | 额定电压 | 3 V to 5.5 V |
| 数据速率（最大） | 30 | 输出电流 | 22000 mA |
| 供电电流 | 22 mA | 供电电压 | 3 to 5.5 V |
| 输出数量 | 8 | LED正向电压 | 20 |
| 最大额定电流 | Catalog | 开关频率 | :30MHz |
| 最小输入电压 | 17V | 最小供电电压 | 3 V |
| 最大功耗 | 900 mW | 输出电流/通道 | 120 |
| 输出高/低电流 | -1000(Min) uA | 最大恒流负载 | Yes |
| 电源电流（禁用）（最大） | 256 | 通道间匹配（DeltaRon） | 3 |
| 最大持续工作电压（MCOV） | :5.5V | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.15mm |
| 长度 | 5mm | 重量 | 0.002183 oz |
| 包装方式 | Tube | 封装体颜色 | :TSSOP |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5.1(Max) | 包装数量 | TSSOP |
| 尺寸/外形 | 5 x 4.4 x 1.15mm | 位数 | 16 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 16-TSSOP |
产品信息
| 类型 | Color | 系列 | TLC5917 |
| 产品特性 | Thermal Shutdown LED Open Detection LED Short to Ground Detection LED Short to VLED Detection | 软件 | SLVS695D |
| 拓扑 | 8-Bit Shift Register | 基本单元 | :5917 |
| 控制接口 | :Serial | 功能框图 | fbd_slvs695d.gif |
| 段数 | 8 | 使用的IC/零件 | View |
| 内部连接 | Yes | 每电路通道数 | 8 |
| 应用细节 | :Display, Lighting | 印刷电路板数量 | 16 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | + 125 C |
| 结工作温度 | 125C | ||
