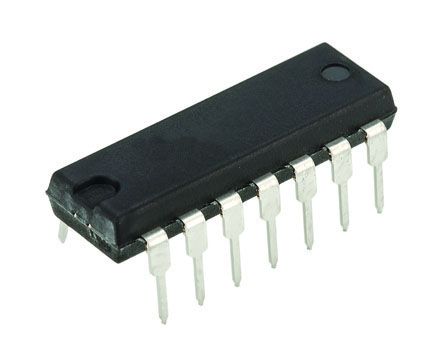

TL054CN
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP ±15V 14-Pin PDIP Tube IC OPAMP JFET 2.7MHZ 14DIP TL054CN, Quad Operational Amplifier 2.7MHz, 14-Pin PDIP Operational Amplifiers - Op Amps Enhanced Prec Q OP Amp Quad GP �15V 14-Pin PDIP Tube IC, OP AMP, QUAD JFET, DIP14 Operational amplifier; 3MHz; 5÷15VDC; Channels:4; DIP14 Quad Enhanced JFET Precision Operational Amplifier Operational Amplifier Quad 2.7 MHz DIL-14, TL054, TL054CN, Texas Instruments Texas Instruments 四路 运算放大器, 2.7MHz, 14针 PDIP Precision Amplifiers Enhanced Prec Q |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-7169-5 | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :54 | 抗辐射加固 | No |
| 高可靠性 | Y | ||
电气参数
| 增益 | 97.15 dB | 压摆率 | 15.4@±5V V/us |
| 1kHz噪声电压 | 21 | 输出类型 | No |
| 失调漂移 | 23 | 输入功率 | Dual |
| 上升时间（典型） | 15.4V/μs | 晶体管类型 | :FET / JFET Input |
| 共模抑制比、电源抑制比（典型） | 65 dB | 输出电流 | 8.4mA |
| 供电电流 | 11.2@±5V mA | 供电电压 | ±5 V |
| 供电类型 | Dual | 通道数量 | 4 |
| 元件数量 | 4 | 输入偏置电流 | 30pA |
| 最大额定电流 | Military | ADC/DAC 数量 | :4 |
| 最小输入电压 | 560µV | 增益带宽积 | 2.7 MHz |
| 轨到轨工作 | No | 静态电流 (Iq) | 2.8 |
| 输入偏置电流（最大） | 0.0002@±5V uA | 输出电流/通道 | 80mA |
| 输入失调电流（最大） | 0.0001@±5V | 25°C失调电压 | 4 |
| 输入噪声电流密度 | 0.01@±5V pA/rtHz | 输入噪声电压密度 | 75@±5V nV/rtHz |
| 电源电压范围（典型） | �9/�12 V | 频段（低/高） | 3MHz |
| 输入失调电压（最大） | 5.5@±5V mV | 电压输出差（典型值）@ 距离 | 97.15 dB |
机械参数
| 宽度 | 6.6(Max) | 重量 | 0.032734 oz |
| 带宽 | :3MHz | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :14 |
| 封装形式 | 14PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 19.69(Max) |
| 包装数量 | PDIP | 位数 | 14 |
| 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) | 供应商器件封装 | 14-PDIP |
产品信息
| SPG | 150 | 类型 | General Purpose Amplifier |
| 系列 | TL054 | 关断 | No |
| 软件 | SLOS178A | 基本单元 | :054 |
| 技术 | BiFET | 制造商全称 | Low Offset Voltage Amplifier |
| 放大器类型 | J-FET | 单元数量 | 1 |
| 电路数 | 4 | 使用的IC/零件 | View |
| 其他规格 | :Low Noise | 印刷电路板数量 | 14 |
环境参数
| 温度范围 | :Commercial | 测试温度 | 0 to 70 |
| 工作温度 | 0 to 70 °C | ||
