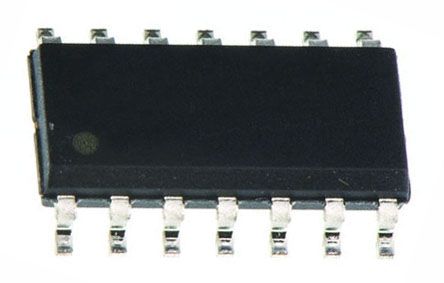

TL054ACD
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP ±15V 14-Pin SOIC Tube IC OPAMP JFET 2.7MHZ 14SOIC Operational Amplifiers - Op Amps Enhanced Prec D OP Amp Quad GP �15V 14-Pin SOIC Tube IC, OP AMP, JFET, SMD, SOIC14 Enhanced-JFET Precision Quad Operational Amplifier Texas Instruments 四路 运算放大器, 2.7MHz, 14针 SOIC Precision Amplifiers Enhanced Prec D |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-7165-5 | 产品类别 | Operational Amplifiers - Op Amps |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 高可靠性 | Y | ||
电气参数
| 增益 | 97.15 dB | 压摆率 | 15.4@±5V V/us |
| 1kHz噪声电压 | 21 | 输出类型 | No |
| 失调漂移 | 23 | 输入功率 | Dual |
| 晶体管类型 | :FET / JFET Input | 共模抑制比、电源抑制比（典型） | 65 dB |
| 输出电流 | 8.4mA | 供电电流 | 11.2@±5V mA |
| 供电电压 | ±5 V | 供电类型 | Dual |
| 通道数量 | 4 | 元件数量 | 4 |
| 输入偏置电流 | 30pA | 最大额定电流 | Military |
| ADC/DAC 数量 | :4 | 最小输入电压 | 500µV |
| 增益带宽积 | 2.7 MHz | 轨到轨工作 | No |
| 静态电流 (Iq) | 2.8 | 输入偏置电流（最大） | 0.0002@±5V uA |
| 输出电流/通道 | 80mA | 输入失调电流（最大） | 0.0001@±5V |
| 25°C失调电压 | 1.5 | 输入噪声电流密度 | 0.01@±5V pA/rtHz |
| 输入噪声电压密度 | 75@±5V nV/rtHz | 电源电压范围（典型） | �9/�12 V |
| 输入失调电压（最大） | 3.5@±5V mV | 电压输出差（典型值）@ 距离 | 97.15 dB |
机械参数
| 宽度 | 4(Max) | 重量 | 0.004318 oz |
| 带宽 | :2.7MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 8.75(Max) |
| 包装数量 | SOIC | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOIC |
产品信息
| 类型 | General Purpose Amplifier | 系列 | TL054A |
| 关断 | No | 软件 | SLOS178A |
| 基本单元 | :54 | 技术 | BiFET |
| 制造商全称 | Low Offset Voltage Amplifier | 放大器类型 | J-FET |
| 电路数 | 4 | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
