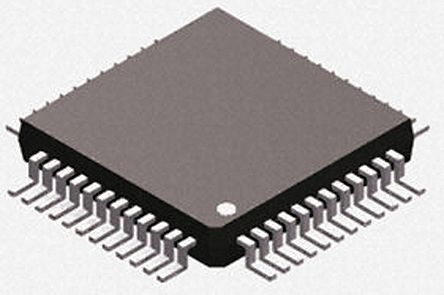

THS8135PHP
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 3-CH Current Steering 10-bit 48-Pin HTQFP EP IC DAC TRPL 10BIT VIDEO 48-HTQFP Video D/A Converter ICs Triple 10B 240MSPS Video DAC , 10 位 240Msps 视频数模转换器, 串行 （SPI）接口, 48针 HTQFP封装 Digital to Analog Converters - DAC Triple 10B 240MSPS Video DAC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Digital to Analog Converters | 其他名称 | 296-13049-5 |
| 产品类别 | Video D/A Converter ICs | 标准包装数量 | Trays |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 抗辐射加固 | No |
电气参数
| 数据速率 | 240Msps | 接口 | Parallel |
| 分辨率 | 10 Bit | 输出类型 | Voltage |
| INL/DNL（LSB） | -2/1.5 LSB | 输入功率 | Analog and Digital |
| 建立时间 | 0.015(Typ) us | 数据接口 | Parallel |
| 位数 | 10 | 基准类型 | Internal |
| 数据速率（最大） | 240 Msps | DAC数量 | 3 |
| 供电电压 | 3.3 V | 数字I/O线数 | 串行 （SPI） |
| 失真额定值（如THD） | - 2 LSB / 1.5 LSB | 输出数量 | 3 |
| 电压基准 | Internal | 通道数量 | 3 |
| 采样频率 | 240 MS/s | 供电电源 | Analog and Digital |
| 传播延迟时间 | 15ns | 输出数量与类型 | 3 Current, Unipolar |
| 采样率（每秒） | 240M | 电源电压范围（典型） | Not Required V |
机械参数
| 宽度 | 7.2mm | 高度 | 1.05mm |
| 长度 | 7.2mm | 重量 | 0.004744 oz |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 连接器类型 | Parallel | 安装样式 | SMD/SMT |
| 引脚数 | 48 | 封装形式 | 48HTQFP EP |
| 冷却的封装 | HTQFP EP | 包装数量 | HTQFP |
| 尺寸/外形 | 7.2 x 7.2x 1.05mm | 位数 | 48 |
| 供应商器件封装 | 48-HTQFP (7x7) | 外壳尺寸-插入件（转换至） | 电流导引 |
产品信息
| 类型 | Video DAC | 系列 | THS8135 |
| 极性 | Unipolar | 架构 | Current Steering |
| 制造商全称 | Texas Instruments | 其他规格 | 0.015µs |
| A/D转换器数量 | 3 | ||
环境参数
| 工作温度 | 0 to 70 °C | 结工作温度 | 70C |
