TFP410PAP

制造商	Texas Instruments Incorporated
描述	Digital Transmitter 3TX 64-Pin HTQFP EP Tray IC TRANSMITTER DIGITAL 64-HTQFP TFP410PAP, Video Encoder 3.3V, 64-Pin HTQFP, HTQFP EP IC, TRANSMITTER, 165MHZ, PANELBUS PanelBus DVI Transmitter 165MHz Audio/Video IC HTQFP-64, TFP410, TFP410PAP, Texas Instruments 视频编码器, 3.3 V, 64针 HTQFP封装 Display Interface IC PanelBus DVI Transmitter 165MHz
分类	集成电路接口IC接口IC

对参数有疑问？问 AI 助手

商业参数

其他名称	296-12666	标准包装数量	Trays
标准封装名称	QFP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85411000
零件状态	ACTIVE	抗辐射加固	No

电气参数

接口	:I2C, Serial	调制方式	:-
I/O 数量	:32	输入功率	Single
额定电压	3.3 V	数据速率（最大）	:495Mbps
最大频率	:165MHz	最低频率	:25MHz
频率范围	:25MHz to 165MHz	输出电流	250 mA
供电电流	250 mA	驱动电路	:Transmitter
输入数量	24	供电电压	3 V
供电类型	Single	通道数量	:3
输入偏置电流	250	最大额定电流	Catalog
输出1频率	25 to 165	电源电压范围（典型）	Not Required V
共模瞬态抗扰度（最小）	Commercial

机械参数

宽度	10mm	高度	1mm
长度	10mm	重量	0.31
包装方式	Tray	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
引脚数	:64	封装形式	64HTQFP EP
冷却的封装	HTQFP, HTQFP EP	材料表面处理	:MSL 3 - 168 hours
总长度	10.2(Max)	包装数量	HTQFP EP
尺寸/外形	10 x 10 x 1mm	位数	64
外壳尺寸-插件	1.05(Max)	供应商器件封装	64-HTQFP (10x10)

产品信息

类型	Digital Transmitter	已删除	Compliant
软件	SLDS145C	基本单元	:410
应用领域	:PC and Consumer Electronics Industry	应用	:-
图案编号	Y	控制接口	:I2C, Serial
驱动器数量	:6	功能框图	fbd_slds145c.gif
使用的IC/零件	View	接收器数量	:24
其他规格	Transmitter	印刷电路板数量	64
发射器数量	3	驱动器/接收器数量	3/0

环境参数

测试温度	0 to 70	工作温度	-55°C ~ 125°C
结工作温度	70C

文档与媒体

PDF 文档

在线文档

PDF 文档

PDF 文档

相关型号

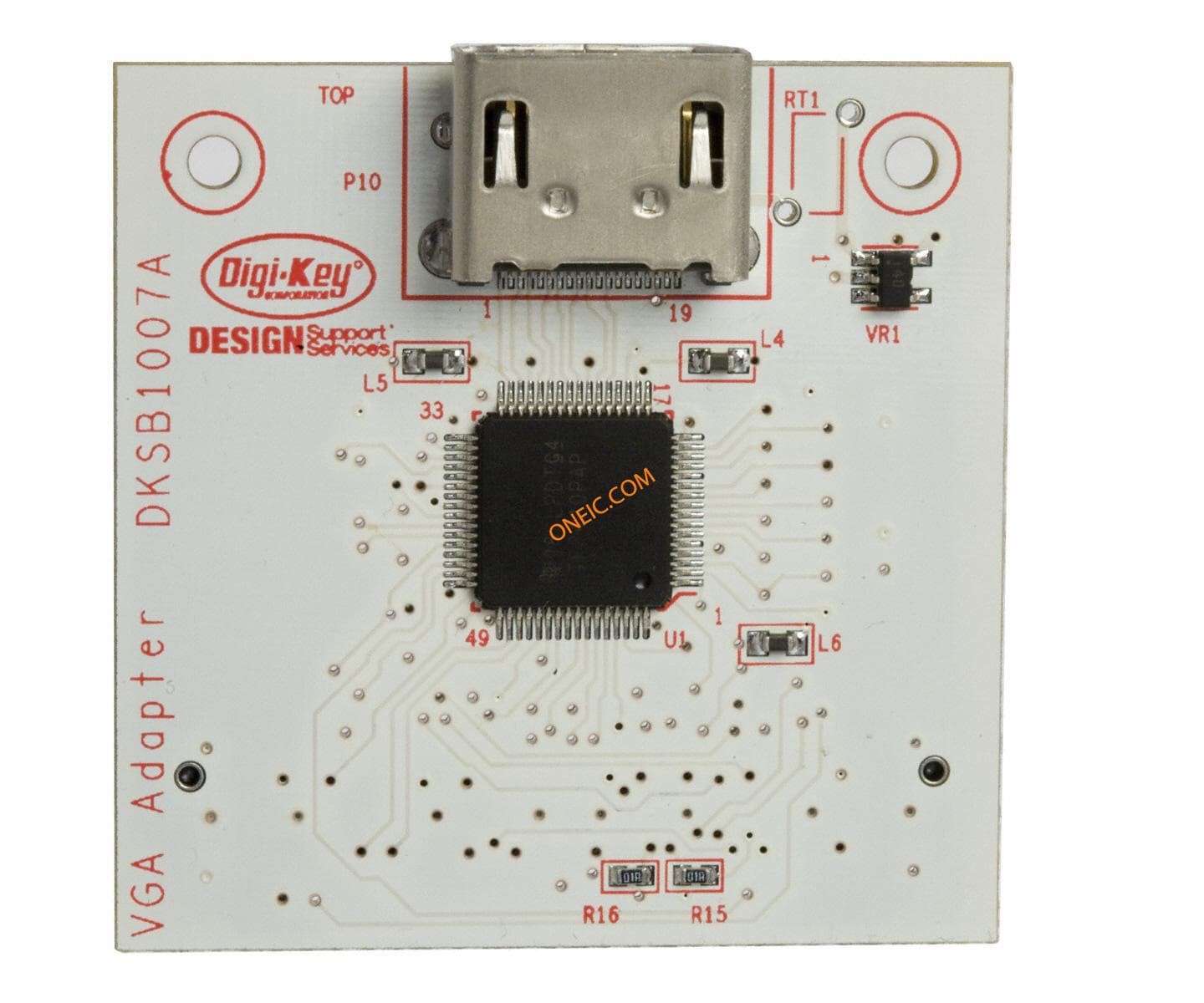

DKSB1007A
