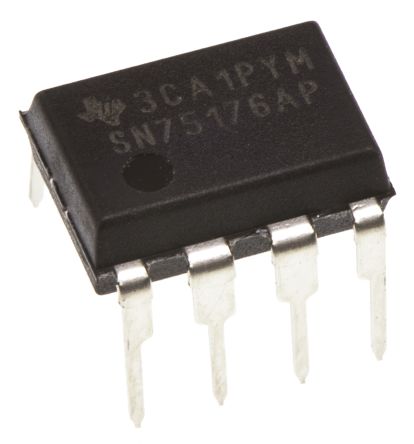

点击放大查看
SN75176AP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Single Transmitter/Receiver RS-422 8-Pin PDIP Tube IC DIFF BUS TXCVR 8-DIP SN75176AP, Line Transceiver, EIA/TIA-422-B, RS-485, RS-422, V.11 10Mbit/s Differential, 5V, 8-Pin PDIP RS-422/RS-485 Interface IC Bus Diff IC, BUS TRANSCEIVER, 75176, DIP8 Line transmitter-receiver; RS485; 5VDC; DIP8 Differential Bus Transceiver Logic IC 3-State / Differential / Transceiver PDIP-8, SN75176, SN75176AP, Texas Instruments Texas Instruments 10MBps 线路收发器, RS-485接口, 差分接收器信号, 5 V, 8针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | RS-422/RS-485 Interface IC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :75176 | 抗辐射加固 | No |
| ESD保护 | No | 故障保护 | -10 to 15 |
电气参数
| 数据速率 | 10 Mbps | 接口 | EIA/TIA-422-B|V.11 |
| 波特率 | 10 | 驱动类型 | 3-State |
| 短路失效 | None | 输入信号 | Differential |
| 信号类型 | Differential | 传输速率 | 1 |
| 输入功率 | Single | 隔离电源 | No |
| 数据速率（最大） | Multidrop | 输出电流 | 50 mA |
| 供电电流 | 50 | 驱动电路 | :Differential |
| 输入数量 | 1 | 供电电压 | 5 V |
| 输出数量 | 1 | 供电类型 | Single |
| 通道数量 | :1 | 接收器迟滞 | RS-422 |
| 输入偏置电流 | 50 | 最大额定电流 | Catalog |
| 电源电压范围（典型） | Not Required V | 每线接收器数量 | 10 (RS422), 32 (RS485) |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 9.81mm | 重量 | 0.015535 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :8 |
| 封装形式 | 8PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 10.16(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 9.81 x 6.35 x 4.57mm |
| 位数 | 8 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 8-PDIP | ||
产品信息
| SPG | 50 | 类型 | Transceiver |
| 双工模式 | Half | 系列 | SN75176A |
| 已删除 | Compliant | 功能 | Line Transceiver |
| 协议 | RS422 | 软件 | SLLS100B |
| 基本单元 | :75176 | 通信接口 | RS-422 |
| 节点数 | 32 | 单元数量 | 1 |
| 使用的IC/零件 | :SN75176AP | 接收器数量 | 1 |
| 印刷电路板数量 | 8 | 发射器数量 | 1 |
| 驱动器/接收器数量 | 1/1 | 发射器/接收器数量 | 1 |
环境参数
| 温度范围 | :Commercial | 测试温度 | 0 to 70 |
| 工作温度 | 0°C ~ 70°C | ||
