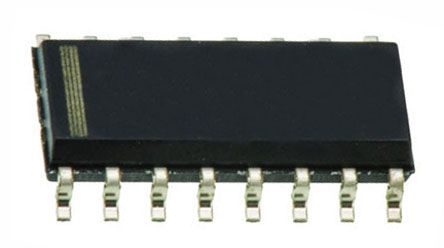

SN74LVC157AD
| 制造商 | Texas Instruments Incorporated |
| 描述 | Multiplexer 1-Element CMOS 8-IN 16-Pin SOIC Tube IC QUAD 2-1 DATA SEL/MUX 16-SOIC SN74LVC157AD, Multiplexer Quad 2:1, 16-Pin, SOIC Encoders, Decoders, Multiplexers & Demultiplexers Quad Data IC, SELECTOR/DEMUX, SMD Quadruple 2-Line To1-Line Data Selector / Multiplexer Logic IC SO-16, SN74LVC157, SN74LVC157AD, Texas Instruments Texas Instruments 多路复用器, 四 2:1, 16针 SOIC封装 |
| 分类 |
商业参数
| 产品 | Selectors / Multiplexers | 产品类别 | Encoders, Decoders, Multiplexers & Demultiplexers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 40 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85322400 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电路 | 4 x 2:1 | 电压 | 1.8 2.5 2.7 3.3 |
| 逻辑类型 | LVC | 输入信号 | Single Ended |
| I/O 数量 | 5 V | 输出信号 | Single Ended |
| 额定功率 | 200 mW | 位数 | 4 |
| 额定电压 | 1.65 V | 输出电流 | :24mA |
| 输入数量 | 8 | 供电电压 | 2 V ~ 3.6 V |
| 输出数量 | 4 | 通道数量 | :4 |
| 元件数量 | 1 | 最大额定电流 | Catalog |
| 输出1频率 | 100 | 供电电源 | Single Supply |
| 最小供电电压 | 3.6 V | 最大功耗 | 500 mW |
| 传播延迟时间 | 8.1 ns | 静态电流（最大） | 0.04 |
| 输出高/低电流 | 24 mA | 输出源/灌电流 | 24/-24 |
| 最大传播延迟 @ V, 最大CL | 5.7@2.7V|5@3.3V ns | 传播延迟 tpLH / tpHL（最大） | 13.5 7.4 5.7 5 |
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 9.9mm | 重量 | 0.004998 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 10(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 9.9 x 3.91 x 1.58mm |
| 位数 | 16 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 16-SOIC N | ||
产品信息
| 类型 | Multiplexer | 系列 | SN74LVC157A |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 功能 | Multiplexer |
| 极性 | Non-Inverting | 软件 | SCAS292Q |
| 基本单元 | :74157 | 配置 | 4 x 2:1 |
| 线路数量 | 2 / 1 | 射频系列/标准 | LVC |
| 使用的IC/零件 | View | 独立电路数 | 1 |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 125C | ||
文档与媒体
相关型号
SN74LVC2G157DCTR
texas instruments
Multiplexer 1-Element CMOS 2-IN 8-Pin SSOP T/R IC 2-1LINE DATA SELECT/MUX SM8 Encoders, Decoders, Multiplexers & Demultiplexers Single Line Data IC, DATA SELECTOR/MUX, SMD, SSOP8 DATA SELECTOR/MUX, SINGLE, 2:1, SSOP-8, FULL REEL Single 2-Line to 1-Line Data Selector/Multiplexer Texas Instruments 多路复用器, 单路 2:2 多路复用器, 1.65 → 5.5 V电源电压, 8针 SM封装
SN74LVC157APW
texas instruments
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP Tube IC DATASELCT/MUX 2-1 QUAD16TSSOP Encoders, Decoders, Multiplexers & Demultiplexers Quad 2 to 1 IC, DATA SELECTOR/MUX, 74LVC157 Quadruple 2-Line To1-Line Data Selector / Multiplexer

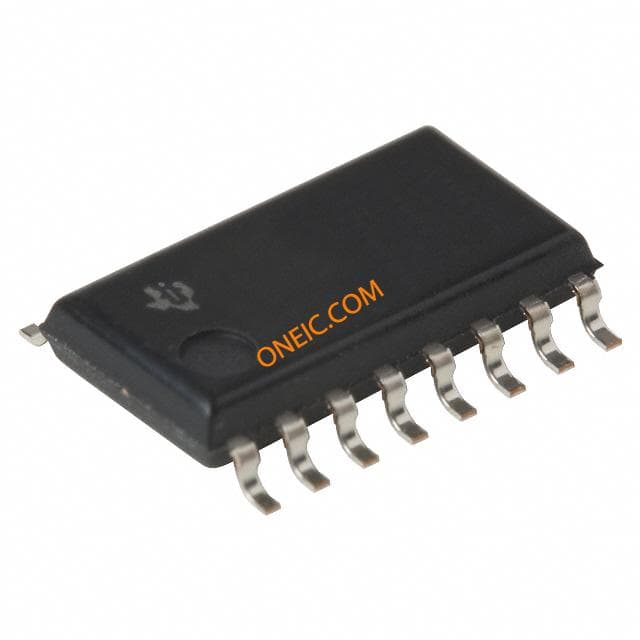

SN74LVC157ANSR
