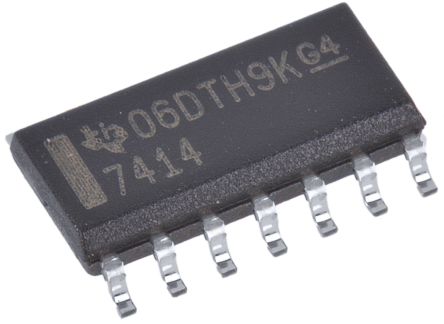

SN7414D
| 制造商 | |
| 描述 | Inverter Schmitt Trigger 6-Element Bipolar 14-Pin SOIC Tube IC HEX SCHMTT-TRGR INVRTR 14SOIC Inverters Hex Schmitt-Trigger Inverters LOGIC, HEX SCHMTT-TRGR INVRTR, 14SOIC Hex schmitt-trigger inverters , 六 反相器, 16mA, 14针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Inverters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电压 | 5 | 输入类型 | Schmitt Trigger |
| 逻辑类型 | TTL | 输出类型 | Schmitt Trigger |
| 位数 | 6 | 额定电压 | 5 V |
| 输出电流 | :16mA | 输入数量 | 1 |
| 供电电压 | 4.75 V ~ 5.25 V | 传播延迟 | 15 pF |
| 元件数量 | 6 | 最大额定电流 | Catalog |
| 输出1频率 | 35 | 施密特触发器输入 | Yes |
| 最小供电电压 | 4.75 V | 传播延迟（最大） | 22 |
| 传播延迟时间 | 22 ns | 逻辑电压 - VIL, VIH | 0.6V |
| 静态电流（最大） | 0.06 | 输出高/低电流 | 16 mA |
| 输出源/灌电流 | -0.8/16 | 最大传播延迟 @ V, 最大CL | 22@5V ns |
| 传播延迟 tpLH / tpHL（最大） | 22 | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 宽度 | 4(Max) | 重量 | 0.004564 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 8.75(Max) |
| 包装数量 | SOIC | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOIC |
产品信息
| 系列 | SN7414 | 已删除 | Compliant |
| 工艺（或'制程'，根据具体值如CMOS） | Bipolar | 产品特性 | Schmitt Trigger |
| 功能 | Inverter Schmitt Trigger | 软件 | SDLS049B |
| 技术 | Bipolar | 电路数 | 6 |
| 射频系列/标准 | TTL | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
