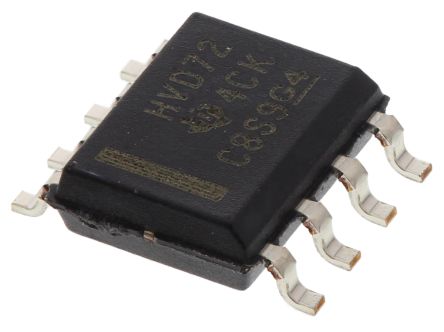

SN65HVD72D
| 制造商 | Texas Instruments Incorporated |
| 描述 | Circuit Protection Misc Circuit Protection Device IC TXRX RS485 3.3V 8SOIC RS-485 Interface IC 3.3V-Supply RS-485 TRANSCEIVER, RS485, 250KBPS, SOIC-8 3.3V, Half-Duplex RS-485, 12kV IEC ESD, 250kbps data rate Logic IC SO-8, SN65HVD72, SN65HVD72D, Texas Instruments Texas Instruments 250kbps 线路收发器, RS-485接口, 差分接收器信号, 3.3 V、5 V, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-30400-5 | 产品类别 | RS-485 Interface IC |
| 标准包装数量 | 75 | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 故障保护 | -13 to 16.5 | ||
电气参数
| 数据速率 | 250kbps | 接口 | :RS485 |
| 波特率 | 0.25 | 短路失效 | Idle Open Short |
| 隔离电源 | No | 输出电流 | 750 uA |
| 输入数量 | 1 | 供电电压 | 3 V ~ 3.6 V |
| 输出数量 | 1 | 接收器迟滞 | 80mV |
| 输入偏置电流 | 0.95 | 最大额定电流 | Catalog |
| 共模瞬态抗扰度（最小） | -7 to 12 | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.000082 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 公共引脚 | 12 | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8-SOIC (0.154", 3.90mm Width) |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | * | ||
产品信息
| 类型 | Transceiver | 双工模式 | Half |
| 系列 | SN65HVD72 | 功能 | Driver/Receiver |
| 协议 | RS485 | 关断 | No |
| 软件 | SLLSE11D | 图案编号 | Y |
| 节点数 | 200 | 驱动器数量 | 1 |
| 功能框图 | fbd_sllse11d.gif | 使用的IC/零件 | View |
| 接收器数量 | 1 | 印刷电路板数量 | 8 |
| 驱动器/接收器数量 | 1/1 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 125°C |
| 结工作温度 | 125C | ||
