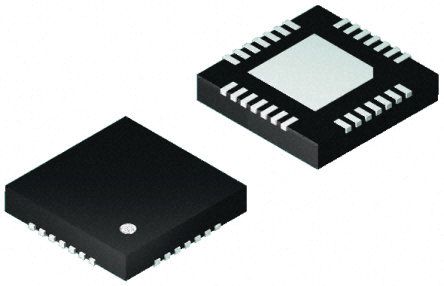

PGA870IRHDT
| 制造商 | Texas Instruments Incorporated |
| 描述 | SP Amp DIFF AMP Single 5.25V 28-Pin VQFN EP T/R IC OPAMP PGA 650MHZ 28VQFN Differential Amplifiers Hi-Spd Fully Diff Program Gain Amp IC, PROG GAIN AMP, 650MHZ, 0.5DB, QFN-28 IC, AMP, PROGRAMMABLE GAIN, 28VQFN High-Speed Fully Differential Programmable Gain Amplifier 可编程增益放大器, 28针 VQFN封装 |
| 分类 |
商业参数
| 其他名称 | 296-25578-2 | 产品类别 | Differential Amplifiers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 20 dB | 电源抑制比 | 54 dB |
| 精度 | :0.5dB | 压摆率 | 2900 V/µs |
| 输出类型 | No | 输入功率 | Single |
| 额定功率 | 2.9 W | 建立时间 | 3 ns |
| 共模抑制比、电源抑制比（典型） | 54 dB | 输出电流 | 143mA |
| 供电电压 | 4.75 V | 供电类型 | Single |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入电阻 | 173 Ohms | 输入偏置电流 | 500 nA |
| 最大额定电流 | Catalog | ADC/DAC 数量 | :1 |
| 最小输入电压 | 20 dB | 轨到轨工作 | No |
| 最大功耗 | 2.9 W | 输出电流/通道 | 50mA |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 5 | 重量 | 0 |
| 带宽 | 650 MHz | 包装方式 | Tape and Reel |
| 尾部类型 | :- | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | -3dB带宽 | 650MHz |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28VQFN EP | 冷却的封装 | VQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 5 |
| 包装数量 | VQFN EP | 位数 | 28 |
| 外壳尺寸-插件 | 0.9 | 供应商器件封装 | 28-VQFN (5x5) |
产品信息
| 类型 | Differential Amplifier | 系列 | PGA870 |
| 软件 | SBOS436A | 基本单元 | :870 |
| 放大器类型 | Programmable Gain | 功能框图 | fbd_sbos436a.gif |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 28 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
