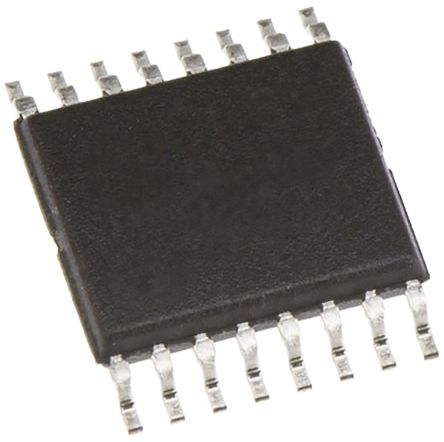

PCM1770PW
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 2-CH Delta-Sigma 24-bit 16-Pin TSSOP Tube IC 24BIT LP STEREO DAC 16-TSSOP Audio D/A Converter ICs 24-Bit Lo-Pwr Stereo DAC w/Headphone Amp 24BIT AUDIO DAC, SMD, 1770, TSSOP16 98dB SNR Low-Power Stereo DAC with HP Amplifier (S/W Control) 双 串行 （SPI） 48ksps 24 位 音频数模转换器, ±8%FSR误差, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-13470-5 | 产品类别 | Audio D/A Converter ICs |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 250 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :1770 | 抗辐射加固 | No |
电气参数
| DAC类型 | 2 | 接口 | Serial (3-Wire) |
| 信噪比 | 98(Typ) dB | 满量程 | ±8 %FSR |
| 输入类型 | :Serial | 分辨率 | 24 Bit |
| 输出类型 | Voltage | 输入功率 | Single |
| 转换器类型 | Audio | 数据接口 | Parallel |
| 位数 | 24 | 数据速率（最大） | 48 Ksps |
| DAC数量 | 2 | 输出电流 | :1.5mA |
| 供电电压 | 2.4 V | 输出数量 | 2 |
| 供电类型 | Single | 分辨率（位） | :24bit |
| 通道数量 | 2 Channel | 采样频率 | :50kSPS |
| 最大额定电流 | Catalog | 供电电源 | Single Supply |
| 平均正向功率 | 6.5 | 输出数量与类型 | 2 Voltage, Unipolar |
| 采样率（每秒） | 48k | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | 98 dB | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.002226 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16TSSOP | 冷却的封装 | TSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5.1(Max) |
| 包装数量 | TSSOP | 位数 | 16 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 16-TSSOP |
| 脉冲宽度失真（最大） | 0.04 | ||
产品信息
| 系列 | PCM1770 | 软件 | SLES011E |
| 基本单元 | :1770 | 架构 | Delta-Sigma |
| 控制接口 | SPI | 使用的IC/零件 | View |
| 印刷电路板数量 | 16 | A/D转换器数量 | 2 |
| 输入数量及类型 | 0 / 2 | ||
环境参数
| 温度范围 | :Commercial | 测试温度 | 0 to 70 |
| 工作温度 | -25 to 85 °C | 结工作温度 | 85C |
