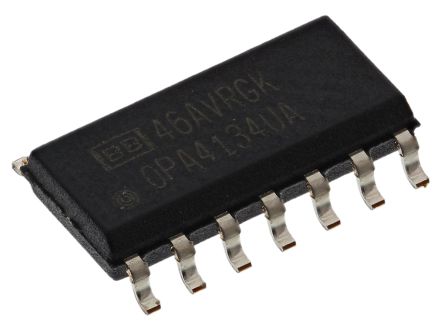

OPA4134UA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP ±18V 14-Pin SOIC Tube IC OPAMP AUDIO 8MHZ 14SOIC 3.91mm OPA4134UA, Audio Amplifier 8MHz 86dB +85°C 14-Pin SOIC Audio Amplifiers SoundPlus Hi-Perf Aud Oper Amp OP Amp Quad GP �18V 14-Pin SOIC Tube IC, OP AMP, 8MHZ, 20V/US, 2000UV, SOIC14 Operational amplifier; 8MHz; 5÷36VDC; Channels:4; SO14 SoundPlus(TM) High Performance Audio Operational Amplifiers Operational Amplifier Quad 8 MHz SO-14, OPA4134, OPA4134UA, Texas Instruments Texas Instruments 音频放大器, 8MHz 86dB, +85 °C, 14引脚 SOIC封装 |
| 分类 |
商业参数
| 产品类别 | Audio Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 120 dB | 电源抑制比 | 90 dB |
| 阻抗 | :2kohm | 压摆率 | 20@±15V V/us |
| 1kHz噪声电压 | 8 | 输出类型 | No |
| 失调漂移 | 2 | 输入功率 | Dual |
| 上升时间（典型） | 20V/μs | 共模抑制比、电源抑制比（典型） | 86 dB |
| 输出电流 | 4mA | 供电电压 | ±2.5 V |
| 供电类型 | Dual | 通道数量 | 4 |
| 元件数量 | 4 | 输入偏置电流 | 5pA |
| 最大额定电流 | Catalog | 最小输入电压 | 500µV |
| 增益带宽积 | 8 MHz | 轨到轨工作 | No |
| 静态电流 (Iq) | 5 | 输入偏置电流（最大） | 0.0001@±15V uA |
| 输出电流/通道 | 35mA | 输入失调电流（最大） | 0.00005@±15V |
| 供电电压 (Vcc/Vdd) | 36 | 25°C失调电压 | 2 |
| 输入噪声电流密度 | 0.003@±15V pA/rtHz | 输入噪声电压密度 | 8@±15V nV/rtHz |
| 频段（低/高） | 8MHz | 输入失调电压（最大） | 2@±15V mV |
| 电压输出差（典型值）@ 距离 | 120 dB | ||
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 8.65mm | 重量 | 0.004564 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 8.75(Max) | 包装数量 | SOIC |
| 尺寸/外形 | 8.65 x 3.91 x 1.58mm | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOIC |
产品信息
| SPG | 25 | 类型 | General Purpose Amplifier |
| 系列 | OPA4134 | 已删除 | Compliant |
| 关断 | No | 软件 | SBOS058 |
| 技术 | FET | 制造商全称 | Wideband Amplifier |
| 放大器类型 | Audio | 图案编号 | Y |
| 单元数量 | 1 | 电路数 | 4 |
| 使用的IC/零件 | View | 印刷电路板数量 | 14 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
