OPA333AIDCKT
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Single GP R-R I/O ±2.75V/5.5V 5-Pin SC-70 T/R IC OPAMP CHOPPER 350KHZ SC70-5 Operational Amplifiers - Op Amps 1.8V 17uA 2uV microPOWER CMOS OP Amp Single GP R-R I/O �2.75V/5.5V 5-Pin SC-70 T/R 1.8V, 17µA, microPower, Precision, Zero Drift CMOS Op Amp Texas Instruments 运算放大器, 350kHz CMOS、轨至轨, 3 V 5 V, 5针 SC-70 |
| 分类 |
商业参数
| 产品 | Operational Amplifiers | 其他名称 | 296-26270-1 |
| 产品类别 | Operational Amplifiers - Op Amps | 标准包装数量 | Cut Tape |
| 工厂包装数量 | 250 | 标准封装名称 | SOT-323 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 130 dB | 电源抑制比 | 120 dB |
| 压摆率 | 0.16@5.5V V/us | 1kHz噪声电压 | 55 |
| 输出类型 | CMOS|Rail to Rail | 失调漂移 | 0.02 |
| 输入功率 | Single/Dual | 转换速率 | 0.16V/µs |
| 输入阻抗 | 0.1 pA/sqrt Hz | 共模抑制比、电源抑制比（典型） | 106 dB |
| 输出电流 | 17µA | 供电电流 | 17 uA |
| 供电电压 | 1.8 V | 供电类型 | Single|Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入偏置电流 | 70pA | 最大额定电流 | Catalog |
| 典型电压增益 | 130 dB | 最小输入电压 | 2µV |
| 增益带宽积 | 0.35 MHz | 轨到轨工作 | Rail to Rail Input/Output |
| 静态电流 (Iq) | 0.025 | 输入偏置电流（最大） | 0.0002@5.5V uA |
| 输出电流/通道 | 5mA | 输入失调电流（最大） | 0.0004@5.5V |
| 供电电压 (Vcc/Vdd) | 5.5 | 25°C失调电压 | 0.01 |
| 输入噪声电流密度 | 0.1@5.5V pA/rtHz | 共模电压 (Vcm) | Negative Rail - 0.1 V to Positive Rail + 0.1 V |
| 输入失调电压（最大） | 0.01@5V mV | 电压输出差（典型值）@ 距离 | 130 dB |
机械参数
| 宽度 | 1.25mm | 高度 | 0.9mm |
| 长度 | 2mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 5 |
| 封装形式 | 5SC-70 | 冷却的封装 | SC-70 |
| 总长度 | 2.15(Max) | 包装数量 | SC-70 |
| 尺寸/外形 | 2 x 1.25 x 0.9mm | 位数 | 5 |
| 外壳尺寸-插件 | 1(Max) | 供应商器件封装 | SC-70-5 |
产品信息
| 类型 | General Purpose Amplifier | 系列 | OPA333 |
| 关断 | No | 软件 | SBOS351D |
| 技术 | CMOS | 制造商全称 | Low Offset Voltage Amplifier |
| 放大器类型 | Chopper (Zero-Drift) | 图案编号 | Y |
| 功能框图 | alt_sbos351d.gif | 电路数 | 1 |
| 使用的IC/零件 | View | 印刷电路板数量 | 5 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
相关型号
MSP430F2013IRSAT
Texas Instruments
16-bit Microcontrollers - MCU 16-Bit Ultra Low Pwr 2kB Flash 128B RAM MCU 16-bit MSP430 MSP430 RISC 2KB Flash 2.5V/3.3V 16-Pin VQFN EP IC MCU 16BIT 2KB FLASH 16QFN MSP430F2013IRSAT, 16 bit Microcontroller MSP430 16MHz 2kb Flash, 128B RAM, I2C SPI 16-Pin QFN IC, SM FLASH ULTRA LO PWR MCU IC, 16BIT MCU, MSP430F2, 16MHZ, 16-VQFN 16-bit Ultra-Low-Power Microcontroller, 2kB Flash, 128B RAM, 16-Bit Sigma-Delta A/D, USI for SPI/I2C
INA333AIDGKR
texas instruments
SP Amp INSTR Amp Single R-R O/P ±2.75V/5.5V 8-Pin VSSOP T/R IC OPAMP INSTR 150KHZ RRO 8VSSOP SP Amp INSTR Amp Single R-R O/P �2.75V/5.5V 8-Pin VSSOP T/R INST AMP, 150KHZ, 115DB, 8MSOP Low Power, Precision Instrumentation Amplifier Instrumentation Amplifiers Lo Pwr Prec Inst Amp
OPA333AIDCKTG4
texas instruments
OP Amp Single GP R-R I/O ±2.75V/5.5V 5-Pin SC-70 T/R IC OPAMP CHOPPER 350KHZ SC70-5 OPA333AIDCKTG4, Operational Amplifier 0.35MHz CMOS, R-R, 3, 5V, 5-Pin SC-70 Operational Amplifiers - Op Amps 1.8V 17uA 2uV microPOWER CMOS OP Amp Single GP R-R I/O �2.75V/5.5V 5-Pin SC-70 T/R OP AMP, CMOS DUAL, SMD, SC705, 333 1.8V, 17µA, microPower, Precision, Zero Drift CMOS Op Amp

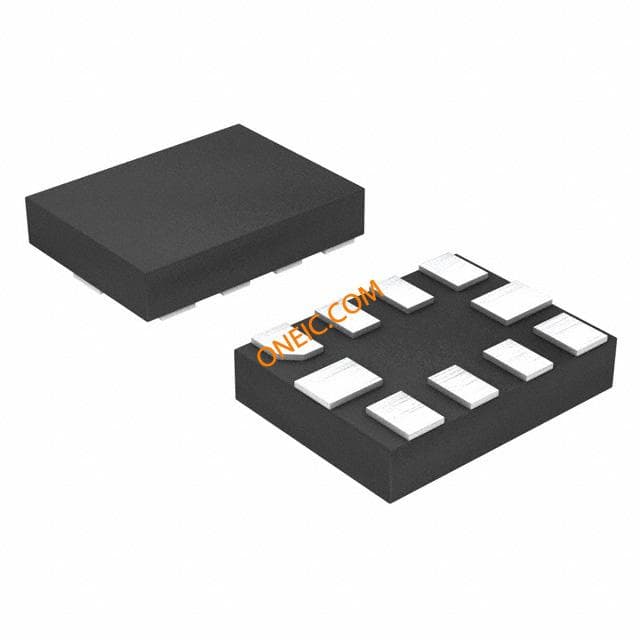

ADS1015IRUGT
