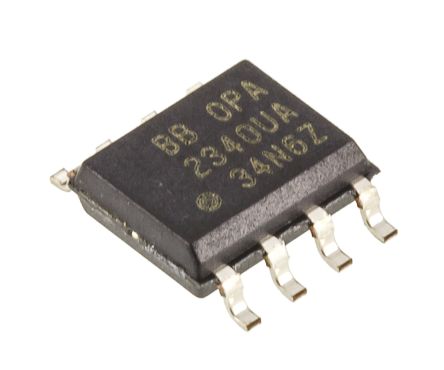

点击放大查看
OPA2340UA
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Dual GP R-R I/O 5.5V 8-Pin SOIC Tube IC OPAMP GP 5.5MHZ RRO 8SOIC OPA2340UA, Dual Operational Amplifier 5.5MHz CMOS, R-R, 3, 5V, 8-Pin SOIC OP AMP, DUAL CMOS RRI/O, SMD, 2340 Operational amplifier; 5.5MHz; 2.5÷5.5VDC; Channels:2; SO8 Single-Supply, Rail-to-Rail Operational Amplifiers MicroAmplifier(TM) Series Operational Amplifier Dual 5.5 MHz SO-8, OPA2340, OPA2340UA, Texas Instruments Texas Instruments 双 运算放大器, 5.5MHz CMOS、轨至轨, 3 V 5 V, 8针 SOIC Operational Amplifiers - Op Amps Single-Supply Rail-to-Rail |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :2340 | 抗辐射加固 | No |
电气参数
| 增益 | 124 dB | 电源抑制比 | 90.46 dB |
| 接口 | :Rail-Rail I/O | 压摆率 | 6@5V V/us |
| 1kHz噪声电压 | 25 | 输出类型 | CMOS|Rail to Rail |
| 失调漂移 | 2.5 | 输入功率 | Single |
| 上升时间（典型） | 6V/μs | 晶体管类型 | :General Purpose |
| 共模抑制比、电源抑制比（典型） | 70 dB | 输出电流 | 750µA |
| 供电电压 | 2.5 V | 供电类型 | Single |
| 通道数量 | 2 | 元件数量 | 2 |
| 输入偏置电流 | 0.2pA | 最大额定电流 | Catalog |
| ADC/DAC 数量 | :2 | 最小输入电压 | 150µV |
| 增益带宽积 | 5.5 MHz | 轨到轨工作 | Rail to Rail Input/Output |
| 静态电流 (Iq) | 0.95 | 输入偏置电流（最大） | 0.00001@5V uA |
| 输出电流/通道 | 50mA | 输入失调电流（最大） | 0.00001@5V |
| 供电电压 (Vcc/Vdd) | 5.5 | 25°C失调电压 | 0.5 |
| 输入噪声电流密度 | 0.003@5V pA/rtHz | 输入噪声电压密度 | 25@5V nV/rtHz |
| 电源电压范围（典型） | Not Required V | 频段（低/高） | 5.5MHz |
| 输入失调电压（最大） | 0.5@5V mV | 电压输出差（典型值）@ 距离 | 124 dB |
机械参数
| 宽度 | 4(Max) | 重量 | 0.000152 |
| 带宽 | :5.5MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| SPG | 75 | 类型 | General Purpose Amplifier |
| 关断 | No | 软件 | SBOS073B |
| 基本单元 | :2340 | 技术 | CMOS |
| 制造商全称 | Precision Amplifier | 放大器类型 | General Purpose |
| 单元数量 | 1 | 电路数 | 2 |
| 使用的IC/零件 | View | 其他规格 | :Rail to Rail |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
