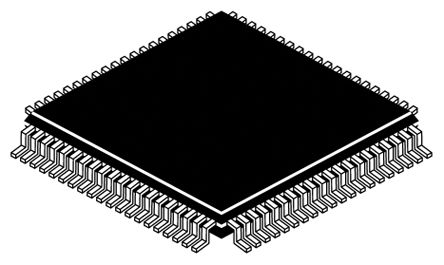

MSP430F2419TPN
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 120KB Flash 2.5V/3.3V 80-Pin LQFP Tray IC MCU 16BIT 120KB FLASH 80LQFP 16-bit Microcontrollers - MCU 16B Ultra-Lo-Pwr MCU MCU 16-bit MSP430 MSP430 RISC 120KB Flash 2.5V/3.3V 80-Pin LQFP Tray 16-Bit Ultra-Low-Power Microcontroller, 120KB Flash, 4KB RAM, 12 Bit ADC, 2 USCIs, HW Multiplier Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 120 kB ROM 闪存, 4 kB RAM, 80针 LQFP封装 |
| 分类 |
商业参数
| 产品 | MCU | 商标名 | MSP430 |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Trays |
| 工厂包装数量 | 119 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | No | 安全特性 | N/A |
电气参数
| GPIO | 48 | 转速 | 16 MHz |
| 定时器 | 2 x 16 位 | 存储器 | 0 |
| RAM 大小 | 4 KB | 内核大小 | 16-Bit |
| 核心类型 | MSP430 | 频率 | 16 MHz |
| 接口 | I2C/SCI/SPI/UART | 时钟速率 | 16 MHz |
| 比较器数量 | Yes | 延迟时间 | 1 |
| 分辨率 | 12Bit | 存储器容量 | 8 KB |
| 存储器类型 | 闪存 | I/O 数量 | 64 |
| 计数器/定时器 | 2 | 位数 | 12 |
| 额定电压 | 1.8 | 看门狗定时器 | 1 |
| 数据转换器 | A/D 8x12b | FPGA 核心单元数 | MSP430 |
| 最大频率 | 16MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 2.5|3.3 V | 分辨率（位） | 12 bit |
| 通道数量 | 8 | 模拟输入/输出 | ADC12 - 8ch |
| 非易失性存储器 | 120 | 程序存储器大小 | 120 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 最小输入电压 | 3.6 | 最小供电电压 | 1.8 V |
| 平均正向功率 | 0.5 | 计数器/定时器数量 | 2 Timer |
| 每元件位数 | 12 | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 12.2mm | 高度 | 1.45mm |
| 长度 | 12.2mm | 重量 | 0.016427 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 连接器类型 | 2 |
| 安装样式 | SMD/SMT | 引脚数 | 80 |
| 封装形式 | 80LQFP | 冷却的封装 | LQFP |
| 总长度 | 12.2(Max) | 包装数量 | LQFP |
| 尺寸/外形 | 12.2 x 12.2 x 1.45mm | 触点数 | 1 |
| 位数 | 80 | 外壳尺寸-插件 | 1.45(Max) |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| SPI | 4 | 系列 | 2 Series |
| 产品特性 | Watchdog Temp Sensor Brown Out Reset | 功能 | Y |
| 协议 | 2 | 软件 | SLAS541K |
| 引导加载程序 | UART | 倍率 | 16x16 |
| 片内RAM（通道数×位宽） | 8-chx12-bit | 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT |
| 特殊I/O | N/A | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART | 制造商全称 | Texas Instruments |
| 架构类型 | RISC | 可编程性 | Yes |
| 定时器数量 | 2 | 定时器分辨率 | 16Bit |
| 功能框图 | fbd_slas541k.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 80 | 输入数量及类型 | 48 I/O |
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
