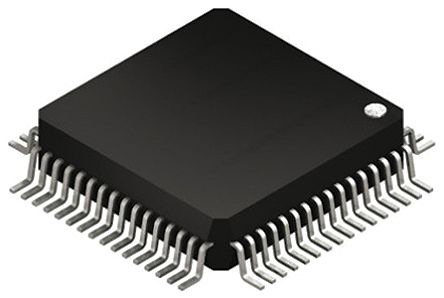

MSP430F235TPM
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 16KB Flash 2.5V/3.3V 64-Pin LQFP Tray IC MCU 16BIT 16KB FLASH 64LQFP MSP430F235TPM, 16 bit Microcontroller MSP430 16MHz 16kb Flash, 2kb RAM, I2C LIN SPI 64-Pin LQFP 16-bit Microcontrollers - MCU 16B Ultra-Lo-Pwr MCU MCU 16-bit MSP430 MSP430 RISC 16KB Flash 2.5V/3.3V 64-Pin LQFP Tray IC, MCU, 16BIT, 16K FLASH, 64LQFP 16-bit Ultra-Low-Power Microcontroller, 16KB Flash, 2KB RAM, 12-Bit ADC, USCI, HW Multiplier Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 16 kB，256 B ROM 闪存, 2 kB RAM, 64针 LQFP封装 |
| 分类 |
商业参数
| 商标名 | MSP430 | 产品类别 | 16-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | 安全特性 | N/A |
电气参数
| GPIO | 48 | 转速 | 16 MHz |
| 定时器 | 10 x 16 bit | 存储器 | 0 |
| RAM 大小 | 2 KB | 内核大小 | 16-Bit |
| 核心类型 | MSP430 | 频率 | 16 MHz |
| 接口 | I2C/SCI/SPI/UART | 时钟速率 | 16 MHz |
| 比较器数量 | Yes | 延迟时间 | 1 |
| 分辨率 | 16bit | 存储器容量 | 2 KB |
| I/O 数量 | 48 | 计数器/定时器 | 2 |
| 额定电压 | 1.8 → 3.6 V | 看门狗定时器 | 1 |
| 时钟频率 | :16MHz | 数据转换器 | A/D 8x12b |
| 最大频率 | 16MHz | DAC数量 | 2 |
| 振荡器类型 | Internal | 串行协议 | 1 |
| 供电电压 | 2.5|3.3 V | 分辨率（位） | 12bit |
| 通道数量 | 0 | 模拟输入/输出 | ADC12 - 8ch |
| 非易失性存储器 | 16 | 程序存储器大小 | 16 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 最小输入电压 | 3.6 | 最小供电电压 | 1.8 V |
| 频率（中心/带宽） | 16bit | 平均正向功率 | 0.3 |
| 每元件位数 | 12 bit | 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V |
机械参数
| 宽度 | 10.2mm | 高度 | 1.45mm |
| 长度 | 10.2mm | 重量 | 0.012088 oz |
| 包装方式 | Tray | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :64 | 封装形式 | 64LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 160 | 尺寸/外形 | 10.2 x 10.2 x 1.45mm |
| 位数 | 64 | 核心数/总线宽度 | 16 Bit |
| 脉冲宽度失真（最大） | 3 x 16 bit, 7 x 16 bit | ||
产品信息
| SPI | 1 | USB | 0 |
| 系列 | 2 Series | 已删除 | Compliant |
| 产品特性 | Watchdog Temp Sensor Brown Out Reset | 协议 | 1 |
| 软件 | SLAS547I | 引导加载程序 | UART |
| 闪存大小 | :16KB | 倍率 | 16x16 |
| 片内RAM（通道数×位宽） | 8-chx12-bit | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 特殊I/O | N/A | 架构 | RISC |
| 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART | 可编程性 | Yes |
| 定时器数量 | 2 | 控制器系列 | :MSP430F2xx |
| 功能框图 | fbd_slas547i.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | A/D转换器数量 | :8 |
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
