LT1009ID
| 制造商 | Texas Instruments Incorporated |
| 描述 | V-Ref Precision 2.5V 10mA 8-Pin SOIC Tube IC VREF SHUNT PREC 2.5V 8-SOIC Voltage References 2.5V Micro Pwr IC, SM, VOLT REF, 2.5V 2.5-V Integrated Reference Circuit Texas Instruments Fixed 2.5V 电压参考, ±0.2 %精确度, 10mA, 8针 SOIC封装 |
| 分类 |
商业参数
| 产品 | Voltage References | 其他名称 | 296-9586-5 |
| 产品类别 | Voltage References | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :1009 |
| 抗辐射加固 | No | ||
电气参数
| 容差 | ±0.2% | 基准类型 | Precision |
| 额定电压 | 2.5 V | 负载调整率 | 6 mV |
| 输出电流 | 10 mA | 供电电压 | :0.2% |
| 阴极电流 | 400µA | 电压基准 | :2.5V |
| 输出电流1 | 10 | 通道数量 | 1 |
| 最大额定电流 | Catalog | 最小输入电压 | 2.5V |
| 输出电压（最大） | 2.5 V | 输出电流/通道 | 10 mA |
| 精度 - 最高（最低） | 0.2 % | 漏电流（IS(off)）（最大） | 400 uA |
机械参数
| 重量 | 0.002561 oz | 包装方式 | Tube |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 75 | TUBE | 位数 | 8 |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 系列 | LT1009 | 软件 | SLVS013N |
| 拓扑 | Shunt | 基本单元 | :1009 |
| 可编程性 | Precision | 功能框图 | alt_slvs013n.gif |
| 使用的IC/零件 | View | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 温度系数 | 35 ppm/°C | 典型温度系数 | 25 PPM / C |
相关型号

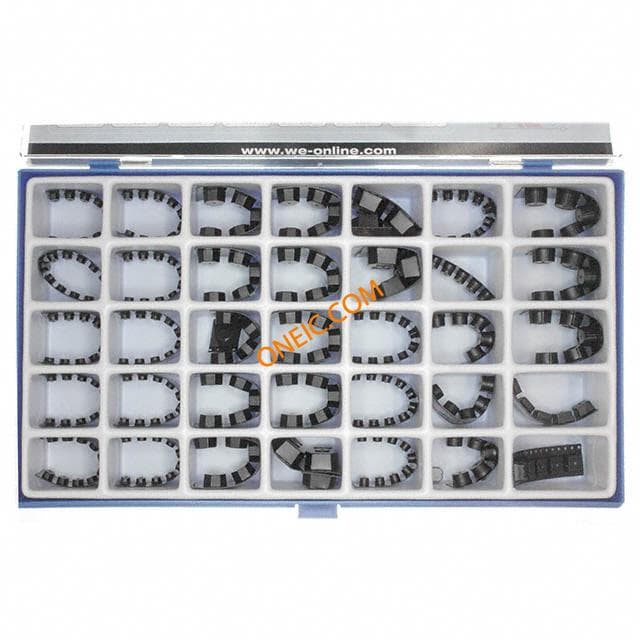

744720
