首页产品分类集成电路电源管理IC通用电源管理ICLP2985AIM5-3.3/NOPB

点击放大查看

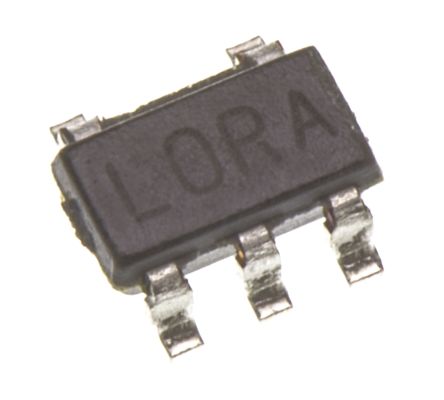

LP2985AIM5-3.3/NOPB

制造商	Texas Instruments Incorporated
描述	LDO Regulator Pos 3.3V 0.15A 5-Pin SOT-23 T/R IC REG LDO 3.3V 0.15A SOT23-5 LP2985AIM5-3.3/NOPB, Low Dropout Voltage Regulator, 0.15A, 3.3V ±2.5%, 2.5 to 16Vin, 5-Pin SOT-23 LDO Voltage Regulators 150Ma Low Noise LDO LDO, 0.3VDO, 3.3V, 0.15A, 1%, 5SOT23 Micropower 150-mA Low-Noise Ultra-Low-Dropout Regulator in SOT-23 and DSBGA Packages LDO voltage regulator 3.3 V SOT-23-5, LP2985, LP2985AIM5-3.3/NOPB, Texas Instruments Texas Instruments , LDO 调节器, 150mA, 3.3 V输出 ±2.5%, 2.5 → 16 V输入, 5针 SOT-23封装
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

其他名称	LP2985AIM5-3.3/NOPBDKR	标准包装数量	Tape & Reel, Cut Tape
工厂包装数量	1000	标准封装名称	SOT-23

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85423990
零件状态	ACTIVE	抗辐射加固	No

电气参数

电源抑制比	30	噪声	30
输出端	1	精度	±2.5 %
输出类型	Fixed	稳压器类型	LDO
额定电压	2.5 V	电源调整率	0.014 %/V
输出电流	0.15 A	供电电压	0.001@0mA\|0.007@1mA\|0.04@10mA\|0.12@50mA\|0.28@150mA V
输出数量	1	稳压器拓扑	Positive Fixed
电容 @ Vr, F	Ceramic	最大额定电流	Catalog
稳压器数量	1	最小输入电压	3.3V
输出电压精度	�2.5 %	静态电流 (Iq)	0.85
直流输入电压（最小）	2.5 V	最大持续工作电压（MCOV）	:16V

机械参数

宽度	1.6mm	高度	1.02mm
长度	2.92mm	重量	0.0001
包装方式	Tape and Reel	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
引脚数	:5	封装形式	5SOT-23
冷却的封装	SOT-23	材料表面处理	:MSL 1 - Unlimited
总长度	3.05(Max)	包装数量	SOT-23
尺寸/外形	2.92 x 1.6 x 1.02mm	位数	5
外壳尺寸-插件	1.3(Max)	供应商器件封装	SOT-23-5

产品信息

类型	Linear	系列	LP2985-N
产品特性	Current Limit\|Thermal Protection	极性	Positive
软件	SNVS018X	基本单元	:2985
图案编号	Y	输出及类型	Fixed Output
功能框图	fbd_snvs018x.gif	使用的IC/零件	View
输出配置	1.8 2.5 2.6 2.7 2.8 2.9 3 3.1 3.2 3.3 3.5 3.6 3.8 4 4.5 5 6.1	印刷电路板数量	5

环境参数

测试温度

-40 to 125

工作温度

-40 to 125 °C
