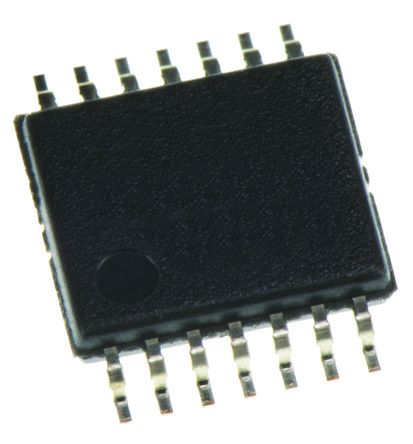

LM3150MH/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | DC DC Cntrlr Single-OUT Step Down 6V to 42V Input 14-Pin TSSOP EP Tube DC DC Cntrlr Single-OUT Step Down 6V to 42V Input 14-Pin HTSSOP EP Tube IC REG CTRLR BUCK PWM 14-TSSOP LM3150MH/NOPB, Buck Controller, 42V Step-Down, 14-Pin, TSSOP EP Switching Controllers 42V SYNC STEP-DOWN DC-DC CONTROLLER, BUCK, 1MHZ, HTSSOP-14 SIMPLE SWITCHER® CONTROLLER, 42V Synchronous Step-Down Switching Regulator HTSSOP-14, LM3150, LM3150MH/NOPB, Texas Instruments Texas Instruments 直流-直流降压控制器, 42 V 降压, 14针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 94 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Current/Voltage Mode |
| 占空比 | 96% | Cuk转换器 | No |
| 降压转换器 | Yes | 隔离电源 | No |
| 额定电压 | 0.6(Min) V | 升压转换器 | No |
| 最大频率 | 1MHz | 输出电流 | 12(Max) A |
| 供电电压 | 6 to 42 V | 倍压转换器 | No |
| 反激转换器 | No | 输出数量 | 1 |
| 分频/倍频 | No | 稳压器拓扑 | Step Down |
| 反相转换器 | No | 最大额定电流 | Catalog |
| 开关频率 | 1 MHz | 最小输入电压 | :42V |
| 静态电流 (Iq) | 3.5 | 输出电压（最小/固定） | 0.6 V |
机械参数
| 宽度 | 4.4mm | 高度 | 0.9mm |
| 长度 | 5mm | 重量 | 0.0001 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14TSSOP EP |
| 冷却的封装 | TSSOP EP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5.1(Max) | 包装数量 | HTSSOP EP |
| 尺寸/外形 | 5 x 4.4 x 0.9mm | 位数 | 14 |
| 外壳尺寸-插件 | 1.05(Max) | ||
产品信息
| 类型 | Step Down | 系列 | LM3150 |
| 产品特性 | Adjustable Current Limit Dynamic Voltage Scaling Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up | 软件 | SNVS561F |
| 拓扑 | Buck | 应用领域 | Communications & Telecom Computing & Multimedia Consumer & Portable Electronics Industrial |
| 控制方式 | COT with emulated ripple | 图案编号 | Y |
| 控制器类型 | Buck Controller | 功能框图 | fbd_snvs561f.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 14 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
| 结工作温度 | 125C | ||
