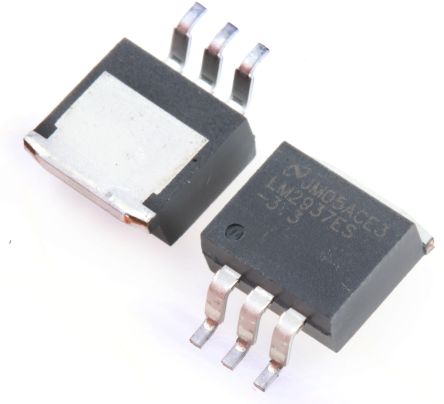

LM2937ES-3.3/NOPB
| 制造商 | |
| 描述 | LDO Regulator Pos 3.3V 0.5A 4-Pin(3+Tab) TO-263 Rail IC REG LDO 3.3V 0.5A DDPAK LM2937ES-3.3/NOPB, Low Dropout Voltage Regulator, 0.5A, 3.3V ±5%, 4.75 to 26Vin, 4-Pin TO-263 LDO Voltage Regulators 500 MA LDO REG IC, LDO REGULATOR, 0.4A, 26V, TO263-3 400mA and 500mA Voltage Regulator LDO voltage regulator 3.3 V TO-263, LM2937, LM2937ES-3.3/NOPB, Texas Instruments Texas Instruments , LDO 调节器, 500mA, 3.3 V输出 ±5%, 4.75 → 26 V输入, 3针 TO-263封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 45 |
合规参数
| RoHS | Contains lead / RoHS compliant by exemption | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 电源抑制比 | 57 | 噪声 | 99 |
| 输出端 | 1 | 精度 | ±5 % |
| 输出类型 | Fixed | 稳压器类型 | LDO |
| 额定电压 | 4.75 V | 电源调整率 | 9.9(Typ) mV |
| 负载调整率 | 3.3(Typ) mV | 输出电流 | 0.5 A |
| 供电电压 | :500mV | 输出数量 | 1 |
| 稳压器拓扑 | Positive Fixed | 电容 @ Vr, F | Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 3.3V | 输出电压精度 | �5 % |
| 静态电流 (Iq) | 2 | 直流输入电压（最小） | 4.75 V |
| 静态电流（最大） | 10 mA | 最大持续工作电压（MCOV） | :26V |
机械参数
| 宽度 | 8.64mm | 高度 | 4.57mm |
| 长度 | 10.16mm | 重量 | 0.09 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :3 | 封装形式 | 4TO-263 |
| 冷却的封装 | TO-263 | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 45 | TUBE | 尺寸/外形 | 10.16 x 8.64 x 4.57mm |
| 位数 | 4 | 供应商器件封装 | DDPAK/TO-263-3 |
产品信息
| 类型 | Linear | 系列 | LM2937-3.3 |
| 产品特性 | Overcurrent Protection Thermal Shutdown | 极性 | Positive |
| 软件 | SNVS015F | 输出及类型 | Fixed Output |
| 功能框图 | alt_snvs015f.gif | 使用的IC/零件 | View |
| 输出配置 | 3.3 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
