点击放大查看

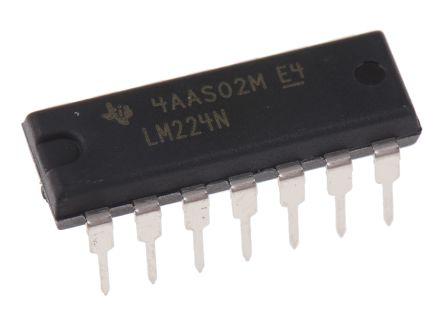

LM224N
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP ±16V/32V 14-Pin PDIP Tube IC OPAMP GP 1.2MHZ 14DIP LM224N, Quad Operational Amplifier 1.2MHz 5 to 28V, 14-Pin PDIP Operational Amplifiers - Op Amps Quad OP Amp Quad GP �16V/32V 14-Pin PDIP Tube Quadruple Operational Amplifier Operational Amplifier Quad 1.2 MHz PDIP-14, LM224, LM224N, Texas Instruments Texas Instruments 四路 运算放大器, 1.2MHz, 5 → 28 V, 14针 PDIP |
| 分类 |
商业参数
| 产品 | Operational Amplifiers | 其他名称 | 296-7030-5 |
| 产品类别 | Operational Amplifiers - Op Amps | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 25 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 100 dB | 频率 | 35nV/√Hz |
| 压摆率 | 0.5@±15V V/us | 输入类型 | Rail-to-Rail |
| 1kHz噪声电压 | 35 | 输出类型 | No |
| 输入功率 | Single/Dual | 转换速率 | 0.5V/µs |
| 共模抑制比、电源抑制比（典型） | 70 dB | 输出电流 | 1.4mA |
| 供电电流 | 175 uA | 供电电压 | 3 V |
| 供电类型 | Single|Dual | 通道数量 | 4 |
| 元件数量 | 4 | 输入偏置电流 | 20nA |
| 最大额定电流 | Catalog | 典型电压增益 | 100 dB |
| 噪声 - 0.1Hz至10Hz | 35 nV/√Hz | 最小输入电压 | 3mV |
| 增益带宽积 | 1.2 MHz | 轨到轨工作 | No |
| 静态电流 (Iq) | 0.3 | 输入偏置电流（最大） | 0.15@5V uA |
| 输出电流/通道 | 60mA | 输入失调电流（最大） | 0.03@5V |
| 供电电压 (Vcc/Vdd) | 32 | 25°C失调电压 | 5 |
| 输入噪声电压密度 | 35@±15V nV/rtHz | 共模电压 (Vcm) | Negative Rail to Positive Rail - 1.5 V |
| 输入失调电压（最大） | 5@30V mV | 双电源电压（V+/-） | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| 电压输出差（典型值）@ 距离 | 100 dB | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 19.3mm | 重量 | 0.032734 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 14 | 封装形式 | 14PDIP |
| 冷却的封装 | PDIP | 总长度 | 19.69(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 19.3 x 6.35 x 4.57mm |
| 位数 | 14 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 14-PDIP | ||
产品信息
| 类型 | General Purpose Amplifier | 设计类型 | Quad |
| 系列 | LM224 | 已删除 | Compliant |
| 关断 | No | 软件 | SLOS066W |
| 技术 | Bipolar | 制造商全称 | High Gain Amplifier |
| 放大器类型 | General Purpose | 功能框图 | fbd_slos066w.gif |
| 电路数 | 4 | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -25 to 85 | 工作温度 | -25 to 85 °C |
