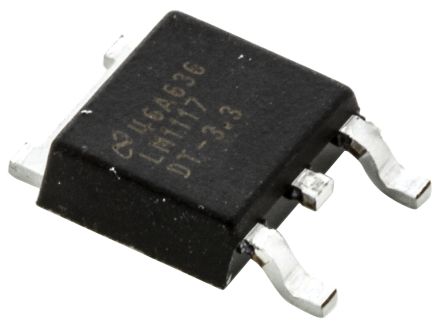

LM1117DT-3.3/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 3.3V 0.8A 3-Pin(2+Tab) TO-252 Rail IC REG LDO 3.3V 0.8A TO252-3 LM1117DT-3.3/NOPB, Low Dropout Voltage Regulator, 1.5A, 3.3V ±1%, 3-Pin TO-252 LDO Voltage Regulators 800MA LDO LINEAR REG IC, LDO VOLT REG, 3.3V, 0.8A, TO-252 Voltage stabiliser; LDO, fixed; 3.3V; 0.8A; SMD; TO252 800mA Low-Dropout Linear Regulator LDO voltage regulator 3.3 V TO-252-3, LM1117 3.3, LM1117DT-3.3/NOPB, Texas Instruments Texas Instruments , LDO 调节器, 800mA, 3.3 V输出 ±1%, 3针 TO-252封装 |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 噪声 | 75 | 输出端 | 1 |
| 精度 | ±1 % | 输出类型 | Fixed |
| 稳压器类型 | LDO | 额定电压 | 15 V |
| 电源调整率 | 1 mV | 负载调整率 | 1(Typ) mV |
| 输出电流 | 0.8 A | 供电电压 | 1.1@100mA|1.15@500mA|1.2@800mA V |
| 输出数量 | 1 | 稳压器拓扑 | Positive Fixed |
| 电容 @ Vr, F | Non-Ceramic | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | 3.3V |
| 输出电压精度 | �1 % | 静态电流 (Iq) | 5 |
| 静态电流（最大） | 10 mA | 最大持续工作电压（MCOV） | :15V |
机械参数
| 宽度 | 6.1mm | 高度 | 2.3mm |
| 长度 | 6.58mm | 重量 | 0.04 |
| 包装方式 | Tube | 端接方式 | :Through Hole |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :3 | 封装形式 | 3TO-252 |
| 冷却的封装 | TO-252 | 材料表面处理 | :MSL 2 - 1 year |
| 包装数量 | 1200 | 尺寸/外形 | 6.58 x 6.1 x 2.3mm |
| 位数 | 3 | 供应商器件封装 | TO-252-3 |
产品信息
| SPG | 1200 | 类型 | Linear |
| 系列 | LM1117-N | 产品特性 | Overcurrent Protection Thermal Shutdown |
| 极性 | Positive | 软件 | SNOS412M |
| 图案编号 | Y | 单元数量 | 1 |
| 输出及类型 | Adjustable Output Fixed Output | 功能框图 | fbd_snos412m.gif |
| 使用的IC/零件 | View | 输出配置 | 1.8 2.5 3.3 5 |
环境参数
| 测试温度 | 0 to 125 | 工作温度 | 0 to 125 °C |
