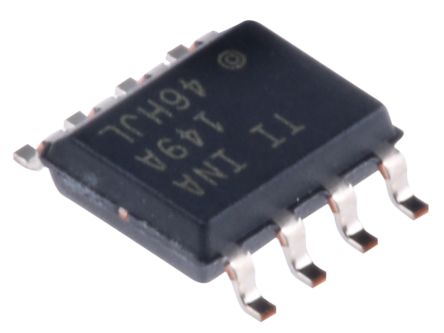

INA149AID
| 制造商 | Texas Instruments Incorporated |
| 描述 | SP Amp Difference Amplifier Single ±18V/36V 8-Pin SOIC Tube IC OPAMP DIFF 500KHZ 8SOIC Differential Amplifiers High Common Mode Vltg Diff Amp SP Amp Difference Amplifier Single �18V/36V 8-Pin SOIC Tube AMP, DIFF, 500KHZ, CMRR +/-275V, 8SOIC High Common Mode Voltage Difference Amplifier 差分放大器, 4 → 36 V, 8引脚 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Differential Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 1 V/V | 压摆率 | 5 V/µs |
| 输出类型 | No | 输入功率 | Single/Dual |
| 共模抑制比、电源抑制比（典型） | 100 dB | 输出电流 | 810µA |
| 供电电压 | 4 V | 供电类型 | Single|Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入电阻 | 0.8 MOhm | 最大额定电流 | Catalog |
| ADC/DAC 数量 | :1 | 最小输入电压 | 0(Typ) dB |
| 增益带宽积 | 0.005 | 轨到轨工作 | No |
| 静态电流 (Iq) | 0.775 | 输出电流/通道 | 25mA |
| 供电电压 (Vcc/Vdd) | 36 | 输入失调电压（最大） | 1100 |
| 共模瞬态抗扰度（最小） | Extended Industrial | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.012 |
| 带宽 | 500 KHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| -3dB带宽 | 500kHz | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | Difference Amplifier | 系列 | INA149 |
| 软件 | SBOS579B | 基本单元 | :149 |
| 放大器类型 | Differential | 图案编号 | Y |
| 功能框图 | alt_sbos579b.gif | 电路数 | 1 |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -55 to 150 °C |
