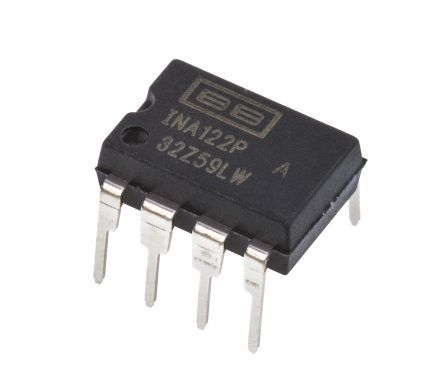

INA122PA

制造商	Texas Instruments Incorporated
描述	SP Amp INSTR Amp Single R-R O/P ±18V/36V 8-Pin PDIP Tube IC OPAMP INSTR 120KHZ 8DIP INA122PA, Instrumention Amplifier, 0.5mV Offset, 76dB CMRR, Rail-Rail Output, 5V, 8-Pin PDIP Instrumentation Amplifiers Single Supply MicroPower SP Amp INSTR Amp Single R-R O/P �18V/36V 8-Pin PDIP Tube Operational amplifier; 120kHz; 2.2÷36VDC; Channels:1; DIP8 Single Supply, MicroPower Instrumentation Amplifier Instrumentation Amplifier DIL-8, INA122, INA122PA, Texas Instruments Texas Instruments 仪表放大器, 0.5mV偏置, 76dB CMRR, 轨至轨输出, 5 V电源, 8针 PDIP封装
分类	集成电路放大器与比较器比较器

对参数有疑问？问 AI 助手

商业参数

产品	Instrumentation Amplifiers	产品类别	Instrumentation Amplifiers
标准包装数量	Rail / Tube	工厂包装数量	50
标准封装名称	PDIP

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
零件状态	ACTIVE	抗辐射加固	No

电气参数

增益	80 dB	电源抑制比	100 dB
压摆率	0.16 V/µs	输出类型	Differential\|Rail to Rail
线性范围	±0.005 %	输入功率	Single/Dual
输入阻抗	10GΩ	上升时间（典型）	160mV/μs
共模抑制比、电源抑制比（典型）	76dB	输出电流	60µA
供电电流	0.085 mA	供电电压	2.2 V
供电类型	Single\|Dual	通道数量	1
元件数量	2	输入电阻	10GΩ
非易失性存储器	0.002	输入偏置电流	10nA
最大额定电流	Catalog	噪声 - 0.1Hz至10Hz	60 nV/√Hz
噪声（10Hz至10kHz）	60	最小输入电压	80(Typ) dB
增益带宽积	120 KHz	轨到轨工作	Rail to Rail Output
静态电流 (Iq)	0.06	输入逻辑高电平	0.5mV
输入偏置电流（最大）	0.05@5V	输出电流/通道	30mA
供电电压 (Vcc/Vdd)	36	电流传输比（最大）	5 ...10000
频段（低/高）	120kHz	输入失调电压（最大）	0.5mV
双电源电压（V+/-）	±12 V, ±15 V, ±3 V, ±5 V, ±9 V

机械参数

宽度	6.35mm	高度	4.57mm
长度	9.81mm	重量	0.018646 oz
带宽	5	包装方式	Tube
引脚样式	Through Hole	安装类型	Through Hole
-3dB带宽	120kHz	安装样式	Through Hole
引脚数	8	封装形式	8PDIP
冷却的封装	PDIP	总长度	10.16(Max)
包装数量	PDIP	尺寸/外形	9.81 x 6.35 x 4.57mm
位数	8	外壳尺寸-插件	5.08(Max) - 0.51(Min)
供应商器件封装	8-PDIP

产品信息

SPG	46	类型	Instrumentation Amplifier
设计类型	Single	系列	INA122
软件	SBOS069	制造商全称	Texas Instruments
放大器类型	Instrumentation	单元数量	1
电路数	1	使用的IC/零件	View
其他规格	100/G	印刷电路板数量	8

环境参数

工作温度

-40 to 85 °C
