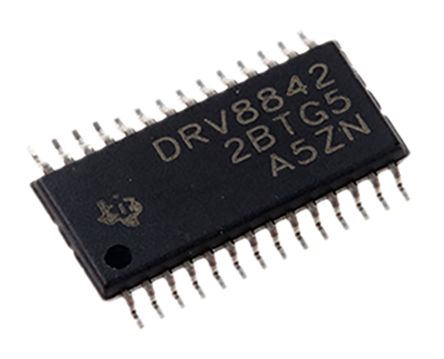

DRV8842PWP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Inverter 1-Element CMOS 6-Pin USON T/R DC Motor Driver 28-Pin HTSSOP EP T/R IC MOTOR DRIVER PAR 28HTSSOP DRV8842PWP, Motor Driver, Motor / Motion / Ignition Controllers & Drivers 5A Brushed DC/Half Bipolar Stepper STEPPER MOTOR DRIVER, 5A, 28HTSSOP 5A Brushed DC or Half-Bipolar Stepper Motor Driver (PWM Ctrl) Texas Instruments 电机驱动器 IC , 用于有刷直流电机, 3.5A, 50kHz, 8.2 → 45 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Stepper Motor Controllers / Drivers | 其他名称 | 296-28917-5 |
| 产品类别 | Motor / Motion / Ignition Controllers & Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 逻辑类型 | LVC |
| 负载电压 | 8.2 V ~ 45 V | 额定电压 | 1.8|2.5|3.3|5 V |
| 输出电流 | 3.5A | 供电电压 | 8.2 V ~ 45 V |
| 输出数量 | :2 | 传播延迟 | 50 pF |
| 元件数量 | 1 | 最大额定电流 | 8 mA |
| 峰值输出电流 | 6 | 开关频率 | 50kHz |
| 最小输入电压 | 3.4 V | 导通电阻 Rds(on) (最大) @ Id, Vgs | 200 |
| 最小供电电压 | 45 V | 输出高/低电流 | 32 mA |
| 供电电压 (Vcc/Vdd) | 45 | 平均整流电流 Io | 8 mA |
| 集电极截止电流（最大） | 5A | 最大传播延迟 @ V, 最大CL | 3.7@3.3V|3@5V ns |
| 通态电流（It (RMS)）（最大） | 3.5 | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 9.8mm | 重量 | 0.00027 |
| 包装方式 | Tape and Reel | 封装体颜色 | :HTSSOP |
| 引脚样式 | Gull-wing | 电机类型 | DC Motor Driver |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 6USON |
| 冷却的封装 | HTSSOP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 9.8(Max) | 包装数量 | HTSSOP EP |
| 尺寸/外形 | 9.8 x 4.5 x 1.05mm | 位数 | 28 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 28-HTSSOP |
产品信息
| 类型 | DC Motor Driver | 系列 | DRV8842 |
| 已删除 | Compliant | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 产品特性 | complete protection and fault pin Inrush Current Protection | 功能 | Inverter |
| 软件 | SLVSAB8E | 基本单元 | :8842 |
| 应用 | General Purpose | 控制接口 | PWM |
| 使用的IC/零件 | View | 电机类型 - AC, DC | Brushed DC |
| 电机类型 - 步进 | Bipolar | 输出配置 | Full H-Bridge, (1) Single |
| 应用细节 | DC Motor Driver | 印刷电路板数量 | 28 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
