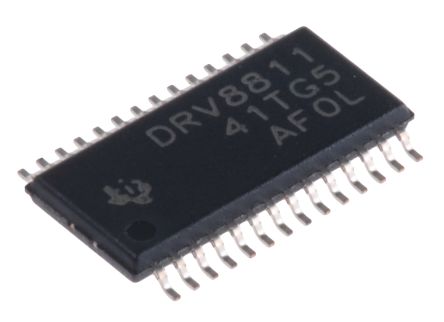

DRV8811PWP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Stepper Motor Controller 28-Pin HTSSOP EP Tube IC MOTOR DRIVER PAR 28HTSSOP DRV8811PWP, Motor Driver, Motor / Motion / Ignition Controllers & Drivers Stepper motor controller IC IC, CTRLR STEPPER MOTOR 28HTSSOP 1.9A Bipolar Stepper Motor Driver with On-Chip 1/8 Microstepping Indexer (Step/Dir Ctrl) Texas Instruments 步进电动机控制器 IC 步进电机, 1.4A, 4.46W, 8 → 38 V |
| 分类 |
商业参数
| 产品 | Stepper Motor Controllers / Drivers | 其他名称 | 296-25379-5 |
| 产品类别 | Motor / Motion / Ignition Controllers & Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 额定功率 | 4.46W |
| 负载电压 | 8 V ~ 38 V | 额定电压 | 8 V |
| 输出电流 | 1.9A | 供电电压 | 8 V ~ 38 V |
| 输出数量 | :4 | 最大额定电流 | 4 mA |
| 峰值输出电流 | 1.9 | 最小输入电压 | 3.85 V |
| 最小供电电压 | 38 V | 平均整流电流 Io | 4 mA |
| 集电极截止电流（最大） | 6A | ||
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 9.8mm | 重量 | 0.004180 oz |
| 包装方式 | Tube | 封装体颜色 | :HTSSOP |
| 引脚样式 | Gull-wing | 电机类型 | :Stepper |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28HTSSOP EP | 冷却的封装 | HTSSOP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 9.8(Max) |
| 包装数量 | HTSSOP EP | 尺寸/外形 | 9.8 x 4.5 x 1.05mm |
| 位数 | 28 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 28-HTSSOP | ||
产品信息
| 类型 | Stepper Motor Controller | 系列 | DRV8811 |
| 功能 | Driver - Fully Integrated, Control and Power Stage | 软件 | SLVS865I |
| 基本单元 | :8811 | 应用 | General Purpose |
| 使用的IC/零件 | View | 电机类型 - 步进 | Bipolar |
| 输出配置 | Full H-Bridge, (2) Dual | 应用细节 | Stepping Motor Driver |
| 印刷电路板数量 | 28 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
