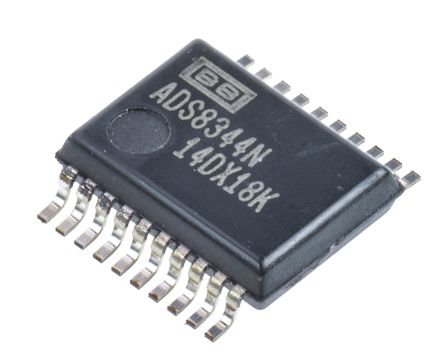

ADS8344N
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 100ksps 16-bit Serial 20-Pin SSOP Tube Analog to Digital Converters - ADC 16-Bit 8-Ch Serial Output Sampling Single ADC SAR 100ksps 16-bit Serial 20-Pin SSOP Tube IC 16-BIT 8-CH A/D CONV 20-SSOP ADS8344N, 16-Bit Analogue to Digital Converter, Differential, Serial, 20-Pin SSOP A/D converter; Channels:8; 16bit; 100ksps; 2.7÷5.25VDC; SSOP20 16-Bit, 8-Channel Serial Output Sampling Analog-to-Digital Converter Texas Instruments , 16 位 ADC, 差分输入, 串行接口, 20针 SSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 70 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 精度 | 2LSB | 接口 | Serial (4-Wire) |
| 线性度 | �2LSB | 信噪比 | 86 |
| 输入类型 | Voltage | 分辨率 | 16 Bit |
| 输入信号 | Single-Ended|Differential | INL/DNL（LSB） | 12LSB |
| 输入功率 | Single | 额定功率 | 10 W |
| 转换器类型 | General Purpose | 数据接口 | Serial |
| 输入极性 | Unipolar | 位数 | 16 |
| 基准类型 | Ext | 额定电压 | 2.7V/5V |
| 数据速率（最大） | 100 KSPs | 额定电压值 | 2.7/5 |
| 输入数量 | 8 | 供电电压 | 2.7 V to 5 V |
| 数字I/O线数 | 串行 | 失真额定值（如THD） | 12LSB |
| 分辨率（位） | 16bit | 电压基准 | External |
| 通道数量 | 8/4 | 元件数量 | 1 |
| 采样频率 | 100 ksps | 模拟输入/输出 | 5.25 |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 平均正向功率 | 3.6 |
| 最大功耗 | 10 mW | 模拟供电电压 | 2.7 V to 5.25 V |
| 差分非线性 | ±2LSB | 数字供电电压 | 5.25 |
| 采样率（每秒） | 100k | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | Yes |
机械参数
| 宽度 | 5.3mm | 高度 | 1.95mm |
| 长度 | 7.2mm | 重量 | 0.005527 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 20 | 封装形式 | 20SSOP |
| 冷却的封装 | SSOP | 总长度 | 7.5(Max) |
| 包装数量 | SSOP | 尺寸/外形 | 7.2 x 5.3 x 1.95mm |
| 位数 | 20 | 外壳尺寸-插件 | 2(Max) - 0.05(Min) |
| 供应商器件封装 | 20-SSOP | 外壳尺寸-插入件（转换至） | SAR |
产品信息
| SPG | 3 | 类型 | A/D converter |
| 系列 | ADS8344 | 软件 | SBAS139E |
| 架构 | SAR | 制造商全称 | Texas Instruments |
| 开发套件 | ADS8344EVM | 单元数量 | 1 |
| 功能框图 | fbd_sbas139e.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 20 | A/D转换器数量 | 8|4 |
| 输入数量及类型 | 8 Single-Ended, Unipolar; 4 Differential, Unipolar | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
