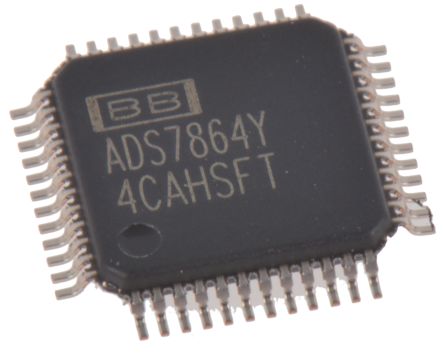

ADS7864Y/250
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Dual SAR 500ksps 12-bit Parallel 48-Pin TQFP T/R Analog to Digital Converters - ADC 500kHz 12-Bit 6-Ch Simltns Smplng ADC Dual ADC SAR 500ksps 12-bit Parallel 48-Pin TQFP T/R IC 12BIT 500KHZ 6CH A/D 48-TQFP 500kHz, 12-Bit, 6-Channel Simultaneous Sampling Analog-To-Digital Converter Texas Instruments , 双 12 位 ADC, 差分输入, 并行接口, 48针 TQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 其他名称 | ADS7864YCT |
| 产品类别 | Analog to Digital Converters - ADC | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | QFP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 线性度 | �0.6LSB(Typ) |
| 信噪比 | 71 dB | 输入类型 | Voltage |
| 分辨率 | 12 Bit | 输入信号 | Single-Ended|Differential |
| INL/DNL（LSB） | 2LSB | 输入功率 | Analog and Digital |
| 额定功率 | 50 W | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 输入极性 | Bipolar |
| 位数 | 12 | 基准类型 | Ext Int |
| 额定电压 | ±2.5V | 数据速率（最大） | 500 KSPs |
| 额定电压值 | �2.5 | 输入数量 | 6 |
| 供电电压 | 5 V | 数字I/O线数 | 并行 |
| 失真额定值（如THD） | 2LSB | 电压基准 | Internal, External |
| 通道数量 | 6 | 元件数量 | 2 |
| 采样频率 | 500 ksps | 最大额定电流 | Catalog |
| ADC/DAC 数量 | 2 | 供电电源 | Analog and Digital |
| 平均正向功率 | 50 mW | 最大功耗 | 50 mW |
| 模拟供电电压 | 4.75 V to 5.25 V | 差分非线性 | ±0.6LSB(Typ) |
| 数字供电电压 | 4.75 V to 5.25 V | 采样率（每秒） | 500k |
| 差分 - 输入:输出 | Yes | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | 71 dB | ||
机械参数
| 宽度 | 7mm | 高度 | 1mm |
| 长度 | 7mm | 重量 | 0.004847 oz |
| 包装方式 | Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 48 | 封装形式 | 48TQFP |
| 冷却的封装 | TQFP | 总长度 | 7.2(Max) |
| 包装数量 | TQFP | 尺寸/外形 | 7 x 7 x 1mm |
| 位数 | 48 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 48-TQFP (7x7) | 外壳尺寸-插入件（转换至） | SAR |
产品信息
| 系列 | ADS7864 | 产品特性 | Internal Reference, Simultaneous Sampling |
| 软件 | SBAS141A | 架构 | SAR |
| 制造商全称 | Texas Instruments | 功能框图 | fbd_sbas141a.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 48 |
| A/D转换器数量 | 6 | 输入数量及类型 | 12 Single-Ended, Bipolar; 6 Differential, Bipolar |
环境参数
| 工作温度 | + 85 C | ||
