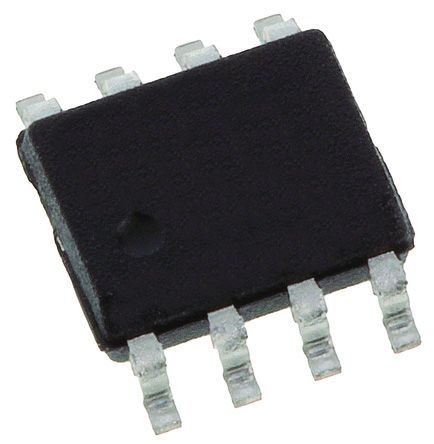

点击放大查看
ADS7816UB
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 200ksps 12-bit Serial 8-Pin SOIC Tube Single ADC SAR 200ksps 12-bit Serial 8-Pin SOIC Tube IC 12-BIT 200KHZ SMPL A/D 8-SOIC ADS7816UB, 12-Bit Analogue to Digital Converter, Differential, SPI, 8-Pin SOIC Analog to Digital Converters - ADC 12-Bit High Speed MicroPower Sampling 12-Bit High Speed Micro Power Sampling Analog-To-Digital Converter Texas Instruments , 12 位 ADC, 差分输入, SPI接口, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Serial (3-Wire, SPI) | 线性度 | �1LSB |
| 信噪比 | 72 | 输入类型 | Voltage |
| 分辨率 | 12 Bit | 输入信号 | Pseudo-Differential |
| INL/DNL（LSB） | ±2LSB | 输入功率 | Single |
| 转换器类型 | General Purpose | 数据接口 | Serial |
| 输入极性 | Unipolar | 位数 | 12 |
| 基准类型 | Ext | 额定电压 | 5V |
| 数据速率（最大） | 200 KSPs | 采样保持与ADC比率（如1:2） | Yes |
| 额定电压值 | 5 | 输入数量 | 1 |
| 供电电压 | 5 V | 数字I/O线数 | 串行 （SPI） |
| 失真额定值（如THD） | ±2LSB | 电压基准 | External |
| 通道数量 | 1 Channel | 元件数量 | 1 |
| 采样频率 | 200 ksps | 模拟输入/输出 | 5.25 |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 平均正向功率 | 1.9 |
| 模拟供电电压 | 4.5 V to 5.25 V | 差分非线性 | ±1LSB |
| 数字供电电压 | 5.25 | 采样率（每秒） | 200k |
| 差分 - 输入:输出 | Yes | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | No | ||
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 0.002677 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 总长度 | 5(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 4.9 x 3.91 x 1.58mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | 外壳尺寸-插入件（转换至） | SAR |
产品信息
| 系列 | ADS7816 | 软件 | SBAS061 |
| 架构 | SAR | 制造商全称 | Texas Instruments |
| 开发套件 | ADS7816EVM | 功能框图 | fbd_sbas061.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential, Unipolar |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
