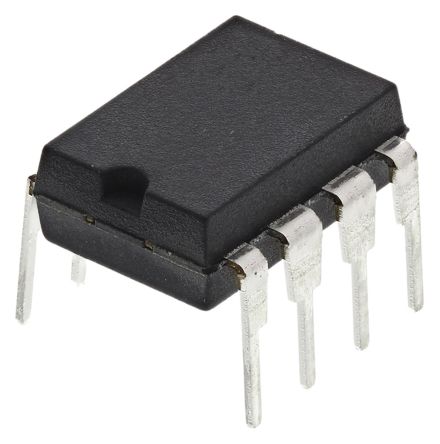

点击放大查看
ADS7816PC
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 200ksps 12-bit Serial 8-Pin PDIP Tube Single ADC SAR 200ksps 12-bit Serial 8-Pin PDIP Tube IC 12-BIT 200KHZ SMPL A/D 8-DIP Analog to Digital Converters - ADC 12-Bit High Speed MicroPower Sampling 12-Bit High Speed Micro Power Sampling Analog-To-Digital Converter Texas Instruments , 12 位 ADC, 差分输入, SPI接口, 8针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Analog to Digital Converters - ADC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 接口 | Serial (3-Wire, SPI) | 线性度 | �0.75LSB |
| 信噪比 | 72 | 输入类型 | Voltage |
| 分辨率 | 12 Bit | 输入信号 | Pseudo-Differential |
| INL/DNL（LSB） | ±1LSB | 输入功率 | Single |
| 转换器类型 | General Purpose | 数据接口 | Serial |
| 输入极性 | Unipolar | 位数 | 12 |
| 基准类型 | Ext | 额定电压 | 5V |
| 数据速率（最大） | 200 KSPs | 采样保持与ADC比率（如1:2） | Yes |
| 额定电压值 | 5 | 输入数量 | 1 |
| 供电电压 | 4.5 V to 5.25 V | 数字I/O线数 | 串行 （SPI） |
| 失真额定值（如THD） | ±1LSB | 电压基准 | External |
| 通道数量 | 1 Channel | 元件数量 | 1 |
| 采样频率 | 200 ksps | 模拟输入/输出 | 5.25 |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 平均正向功率 | 1.9 |
| 差分非线性 | ±0.75LSB | 数字供电电压 | 5.25 |
| 采样率（每秒） | 200k | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | No |
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 9.81mm | 重量 | 0.018455 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 8 | 封装形式 | 8PDIP |
| 冷却的封装 | PDIP | 总长度 | 10.16(Max) |
| 包装数量 | PDIP | 尺寸/外形 | 9.81 x 6.35 x 4.57mm |
| 位数 | 8 | 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) |
| 供应商器件封装 | 8-PDIP | 外壳尺寸-插入件（转换至） | SAR |
产品信息
| 系列 | ADS7816 | 功能 | Y |
| 软件 | SBAS061 | 架构 | SAR |
| 功能框图 | fbd_sbas061.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | A/D转换器数量 | 1 |
| 输入数量及类型 | 1 Differential, Unipolar | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
