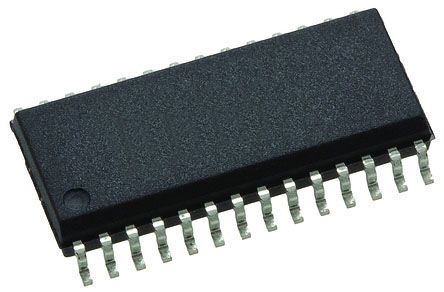

ADS7805UB
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 100ksps 16-bit Parallel 28-Pin SOIC Tube Analog to Digital Converters - ADC 16-Bit 10us Sampling CMOS Single ADC SAR 100ksps 16-bit Parallel 28-Pin SOIC Tube IC 16-BIT 100KHZ SMPL A/D 28-SOI ADS7805UB, 16-Bit Analogue to Digital Converter, Parallel, 28-Pin SOIC A/D converter; Channels:1; 16bit; 100ksps; 4.75÷5.25VDC; SO28 Texas Instruments , 16 位 ADC, 并行接口, 28针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 20 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 精度 | 4LSB | 接口 | Parallel |
| 信噪比 | 86(Min) dB | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Single-Ended |
| INL/DNL（LSB） | ±3LSB | 输入功率 | Analog and Digital |
| 额定功率 | 100 W | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 输入极性 | Bipolar |
| 位数 | 16 | 基准类型 | External, Internal |
| 额定电压 | ±10V | 数据速率（最大） | 100 KSPs |
| 额定电压值 | �10 | 供电电压 | 4.75 V to 5.25 V |
| 数字I/O线数 | 并行 | 失真额定值（如THD） | ±3LSB |
| 分辨率（位） | 16bit | 电压基准 | Internal, External |
| 通道数量 | 1 | 元件数量 | 1 |
| 采样频率 | 100 ksps | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 平均正向功率 | 100 mW |
| 最大功耗 | 100 mW | 模拟供电电压 | 4.75 V to 5.25 V |
| 数字供电电压 | 4.75 V to 5.25 V | 输出数量与类型 | 1 |
| 采样率（每秒） | 100k | 差分 - 输入:输出 | No |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | 86 dB |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 7.52mm | 高度 | 2.35mm |
| 长度 | 18mm | 重量 | 0.025778 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 连接器类型 | Parallel |
| 安装样式 | SMD/SMT | 引脚数 | 28 |
| 封装形式 | 28SOIC | 冷却的封装 | SOIC |
| 总长度 | 18.1(Max) | 包装数量 | SOIC |
| 尺寸/外形 | 18 x 7.52 x 2.35mm | 位数 | 28 |
| 外壳尺寸-插件 | 2.35(Max) | 供应商器件封装 | 28-SOIC |
| 外壳尺寸-插入件（转换至） | SAR | ||
产品信息
| SPG | 28 | 类型 | A/D converter |
| 系列 | ADS7805 | 架构 | SAR |
| 制造商全称 | Texas Instruments | 开发套件 | ADS7805EVM |
| 单元数量 | 1 | 输出配置 | Surface Mount |
| 印刷电路板数量 | 28 | A/D转换器数量 | 1 |
| 输入数量及类型 | 1 Single-Ended, Bipolar | ||
环境参数
| 机械寿命 | NRND: Not recommended for new designs. | 工作温度 | + 85 C |
