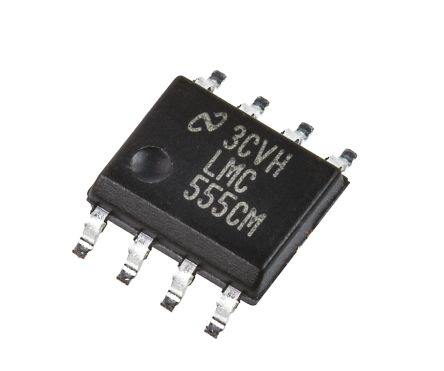

LMC555CM/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | . LMC555CM/NOPB - 555 Type, Timer/Oscillator (Single) IC 3MHz 8-SOIC from Texas Instruments. from now! |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85359000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 频率 | 3MHz | 定时器类型 | Standard |
| 输入信号 | :No | 额定功率 | 0.74 W |
| 工作模式 | :Astable, Monostable | 最大频率 | 3MHz |
| 输出电流 | 150µA | 供电电流 | 50µA |
| 供电电压 | 1.5 V | 元件数量 | 1 |
| 最大额定电流 | Catalog | 最大功耗 | 740 mW |
| 传播延迟时间 | 100 ns | 输出高/低电流 | -10 mA |
| 最大传播延迟 @ V, 最大CL | 100 ns @ 5 V | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.45mm |
| 长度 | 4.9mm | 重量 | 0.01 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 引脚数 | :8 |
| 封装形式 | 8SOIC N | 冷却的封装 | SO-8 |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | 285 |
| 尺寸/外形 | 4.9 x 3.9 x 1.45mm | 位数 | 8 |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| SPG | 285 | 类型 | Standard |
| 软件 | SNAS558K | 图案编号 | Y |
| 单元数量 | 1 | 定时器数量 | :1 |
| 功能框图 | fbd_snas558k.gif | 内部开关 | 1 |
| 使用的IC/零件 | astable, monostable, timer | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
