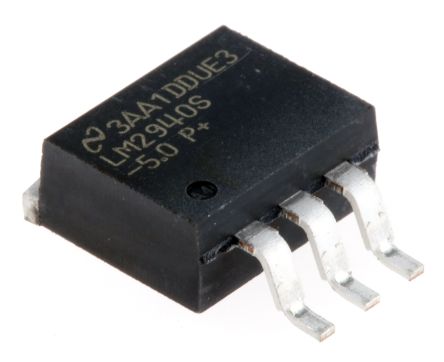

LM2940S-5.0/NOPB

制造商	Texas Instruments Incorporated
描述	. LM2940S-5.0/NOPB - Linear Voltage Regulator IC Positive Fixed 1 Output 1A TO-263 (DDPAK-3) from Texas Instruments. from now!
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Rail / Tube

工厂包装数量

合规参数

RoHS	Contains lead / RoHS compliant by exemption	SVHC	:No SVHC (20-Jun-2013)
海关税号	85411000	零件状态	ACTIVE
抗辐射加固	No

电气参数

电源抑制比	48	噪声	150
输出端	1	精度	5
输出类型	Fixed	稳压器类型	Linear
额定电压	6.25 V	电源调整率	50 mV
负载调整率	50 mV	输出电流	1(Min) A
供电电压	0.5@1A\|0.11@100mA V	输出数量	1
稳压器拓扑	Positive Fixed	电容 @ Vr, F	Tantalum Non-Ceramic
最大额定电流	Catalog	稳压器数量	1
最小输入电压	5V	静态电流 (Iq)	10
直流输入电压（最小）	6.25 V	静态电流（最大）	15 mA
最大持续工作电压（MCOV）	:26V

机械参数

宽度	8.64mm	高度	4.57mm
长度	10.16mm	重量	0.09
包装方式	Tube	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:3	封装形式	4TO-263
冷却的封装	TO-263	材料表面处理	:MSL 3 - 168 hours
包装数量	135	尺寸/外形	10.16 x 8.64 x 4.57mm
位数	4	供应商器件封装	DDPAK/TO-263-3

产品信息

SPG	135	类型	Linear
系列	LM2940-N	产品特性	Overcurrent Protection Thermal Shutdown
极性	Positive	软件	SNVS769J
拓扑	LDO	单元数量	1
输出及类型	Fixed Output	功能框图	alt_snvs769j.gif
使用的IC/零件	View	其他规格	0.5V
输出配置	5 8 9 10 12 15

环境参数

测试温度

-40 to 125

工作温度

-40 to 125 °C
