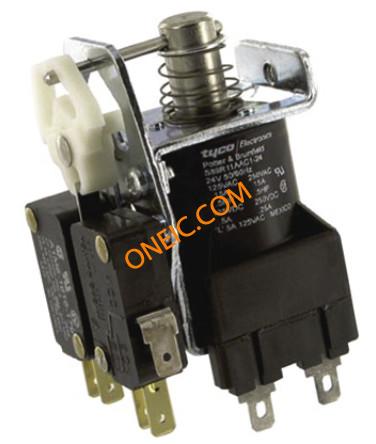

S89R11AAC1-24
| 制造商 | |
| 描述 | Industrial Relays DPDT 15A QC 24VAC Relay,E-Mech,GenPurp,DPDT,Cur-Rtg15A Relay;E-Mech;Gen Purp;DPDT;Cur-Rtg 15A;Ctrl-V 24AC;Vol-Rtg 125/250AC;Socket Mnt Electromechanical Relay DPDT 15A 24VAC 8.7Ohm Plug-In Electromechanical Relay DPDT 15A 24VAC 8.7Ohm Plug-In Product Highlights:S89R SeriesContact Arrangement = 2 Form C, DPDT, 2 C/OContact Current Rating = 15 Amps.Latching Bistable 1 Coil Coil Magnetic SystemInput Voltage = 24 VAC POWER RELAY, DPDT, 24VAC, 15A, PLUG IN Relay;E-Mech;GenPurp;DPDT;Cur-Rtg15A;Ctrl-V24AC;Vol-Rtg125/250AC;SocketMnt |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 42 Days | 子类别 | Electromechanical Relay |
| 零件号别名 | 4-1393134-5 | 产品类别 | Industrial Relays |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | No | 标准 | UL,CSA,RoHS |
| 海关税号 | 85364900 | 零件状态 | 4-1393134-5 |
电气参数
| 线圈类型 | Latching Bistable 1 Coil | 灯类型 | Bistable |
| 量程（°/s） | :TE - S89R Series | 线圈电流 | 375 mA |
| 额定电压 | 250VAC/VDC | 线圈电阻 | 8.7 Ohms |
| 极数 | :2 | 输出电流 | :15A |
| 供电电压 | 24 V | 最大额定电流 | 15A |
| 触点电压（最大） | :250V | 平均正向功率 | 9 VA |
| 触点额定电流 | 15 A | 数字供电电压 | :250V |
| 驱动电压（最大Rds On，最小Rds On） | 24VAC | ||
机械参数
| 宽度 | 50.8 mm | 高度 | 61.5 mm |
| 长度 | 68.6 mm | 重量 | 0.191 |
| 端接方式 | QuickConnect | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Socket Mount | 端子类型 | Quick Connect |
| 安装样式 | Socket | 触头材料 | Silver |
| 尺寸/外形 | 2.702in.Lx2.001in.Wx2.423in.H | 接触件端接 | Quick Connect |
| 典型触点布局 | DPDT | ||
产品信息
| 类型 | Impulse Relay | 系列 | S89R |
| 功能 | GeneralPurpose | 继电器类型 | ElectroMechanical |
| 制造商全称 | S89RSeries | 行业别名 | 4-1393134-5, S89R11AAC1-24 |
| 应用细节 | General Purpose | ||
